Уголок или профильная труба: что выбрать для металлического каркаса

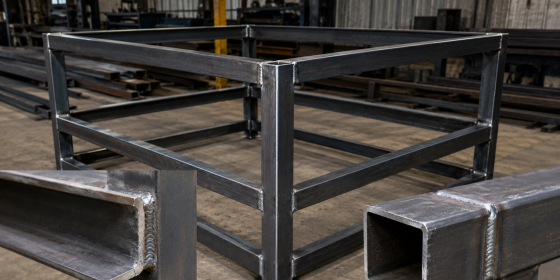

Для металлического каркаса можно использовать стальной уголок или профильную трубу. Уголок удобен для простых рам, обрешёток и узлов со множеством соединений. Профильную трубу чаще выбирают для стоек, ворот, навесов и пространственных конструкций, которым нужна высокая жёсткость.

Нельзя однозначно назвать один материал более прочным или выгодным. При выборе учитывают вид нагрузки, размеры каркаса, длину пролётов, способ монтажа, требования к конструкции и условия её использования.

Чем уголок отличается от профильной трубы?

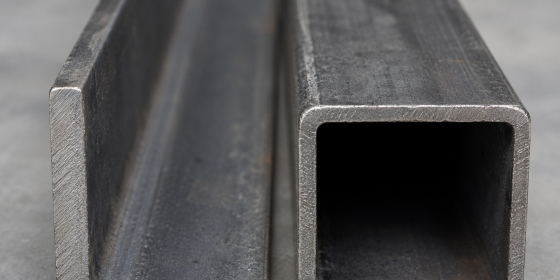

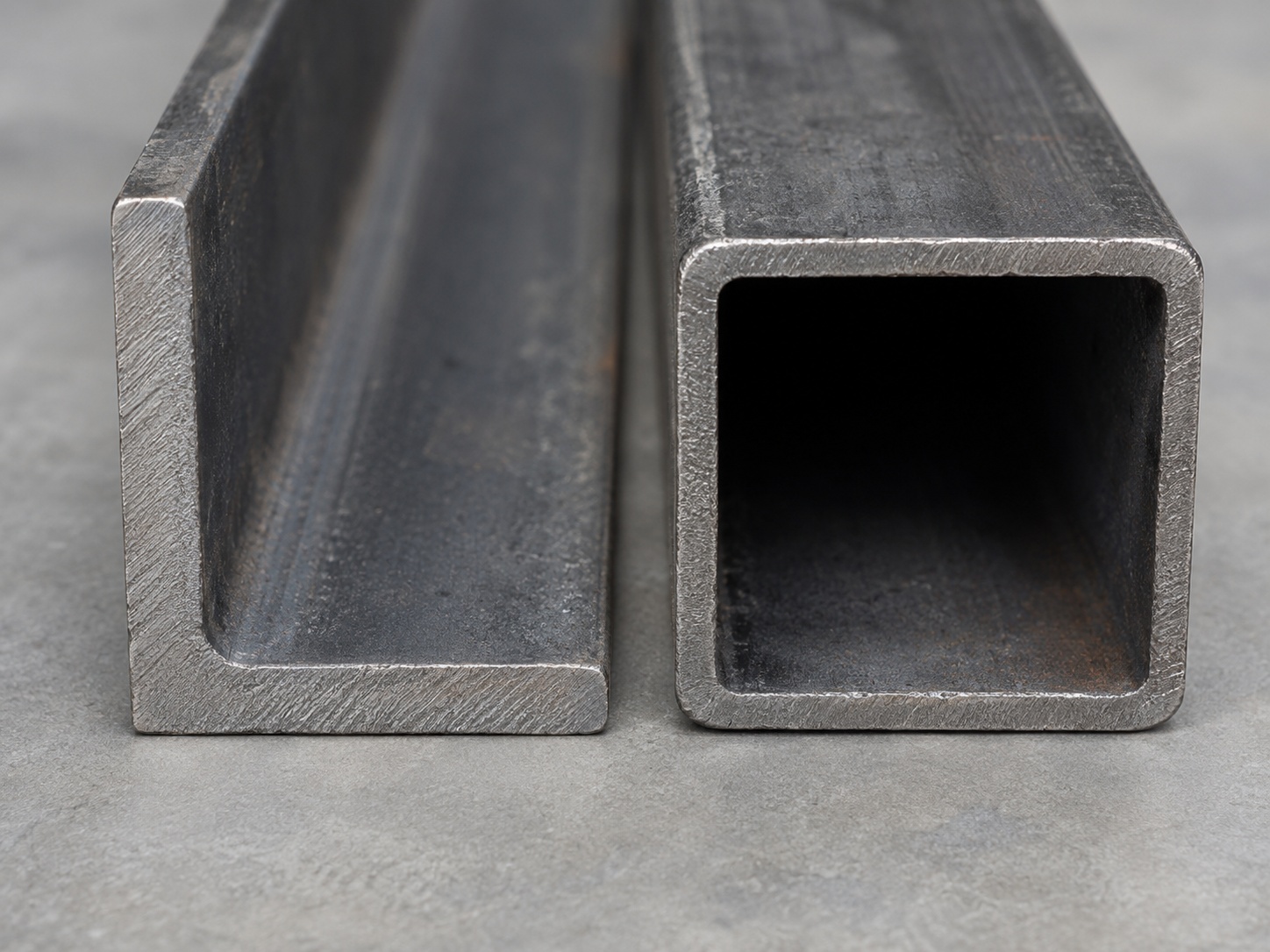

Уголок имеет открытое Г-образное сечение, а профильная труба — замкнутое квадратное или прямоугольное. Из-за разной формы эти виды проката по-разному воспринимают изгиб, кручение и сжатие.

Стальной уголок состоит из двух полок, расположенных под прямым углом. Он бывает равнополочным и неравнополочным. Открытое сечение упрощает сварку, сверление, зачистку и крепление дополнительных деталей.

Профильная труба — сварной замкнутый профиль. Она хорошо сопротивляется кручению, поэтому подходит для жёстких рам, стоек и пространственных металлоконструкций.

Что жёстче: уголок или профильная труба?

Профильная труба обычно лучше сопротивляется кручению благодаря замкнутому сечению. Это преимущество особенно заметно в пространственных каркасах, которые воспринимают усилия с разных сторон.

Её часто применяют для:

• ворот и калиток;

• высоких стоек;

• рам навесов;

• пространственных опор;

• конструкций с ветровой нагрузкой;

• каркасов с длинными элементами.

Уголок слабее сопротивляется кручению, но хорошо работает в деталях, нагруженных преимущественно в одной плоскости. Правильное расположение полок и установка раскосов позволяют собрать из него прочный каркас.

На несущую способность влияют:

• размеры сечения;

• толщина стенки трубы или полки уголка;

• марка стали;

• длина элемента;

• направление усилия;

• способ закрепления;

• качество сварки;

• раскосы и дополнительные усиления.

Поэтому сравнивать следует конкретные профили, а не два вида металлопроката в целом.

Что удобнее при сборке и сварке?

Уголок удобен для каркасов со множеством примыканий, креплений и деталей, которые подгоняют по месту. К открытым полкам легко приварить косынки, закрепить настил и проверить качество шва.

В строительстве стальной уголок для каркаса используют при изготовлении обрешёток, рам, полок, кронштейнов и вспомогательных деталей. Его удобно резать, сверлить, зачищать и окрашивать.

Профильная труба также хорошо сваривается, но требует точной подготовки. Неровно обрезанные торцы и неправильная последовательность сварки могут привести к деформации рамы.

При сборке учитывают несколько различий:

• к уголку проще крепить лист, полосу и другие детали;

• из замкнутого профиля удобно собирать прямоугольные рамы;

• открытые швы легче очищать после сварки;

• при работе с трубой важно контролировать геометрию;

• её торцы нужно закрывать от влаги.

Что дешевле: уголок или профильная труба?

Уголок может стоить дешевле в пересчёте на тонну, однако готовый каркас не всегда оказывается выгоднее. На общую сумму влияют расход металла, число усилений и сложность монтажа.

Из-за меньшей жёсткости уголку иногда требуются дополнительные раскосы, косынки или парное соединение деталей. Замкнутый профиль во многих случаях позволяет собрать жёсткую раму с меньшим расходом металла.

При расчёте учитывают:

• цену погонного метра;

• массу профиля;

• число стоек и перемычек;

• потребность в раскосах;

• расход металла на усиления;

• трудоёмкость резки и сварки;

• расходы на антикоррозионную обработку.

Корректнее сравнивать стоимость готовых каркасов с одинаковой несущей способностью, а не цену килограмма проката.

Как защитить каркас от коррозии?

Уголок проще очищать и окрашивать, поскольку вся его поверхность остаётся доступной. У профильной трубы особого внимания требуют торцы, сварные швы и внутренняя полость.

Внутрь замкнутого профиля может попасть вода или конденсат. После просушки и обработки торцы закрывают заглушками либо заваривают.

Для наружных металлоконструкций используют:

• антикоррозионный грунт;

• защитную краску;

• оцинкованный прокат;

• дополнительную обработку сварных швов;

• заглушки для торцов;

• периодическое обновление покрытия.

Особенно тщательно защищают нижнюю часть стоек, сварные соединения и участки, где задерживается влага.

Что выбрать под конкретную задачу?

Материал подбирают по функции элемента. Профильная труба чаще используется в несущем контуре, стойках и жёстких рамах. Уголок удобен для обрешёток, полок, кронштейнов и вспомогательных соединений.

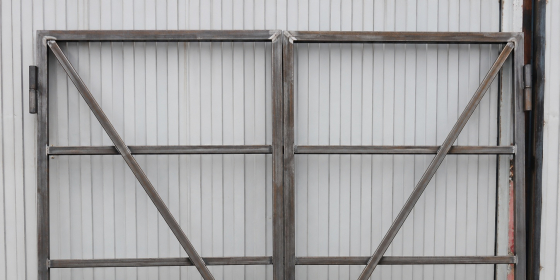

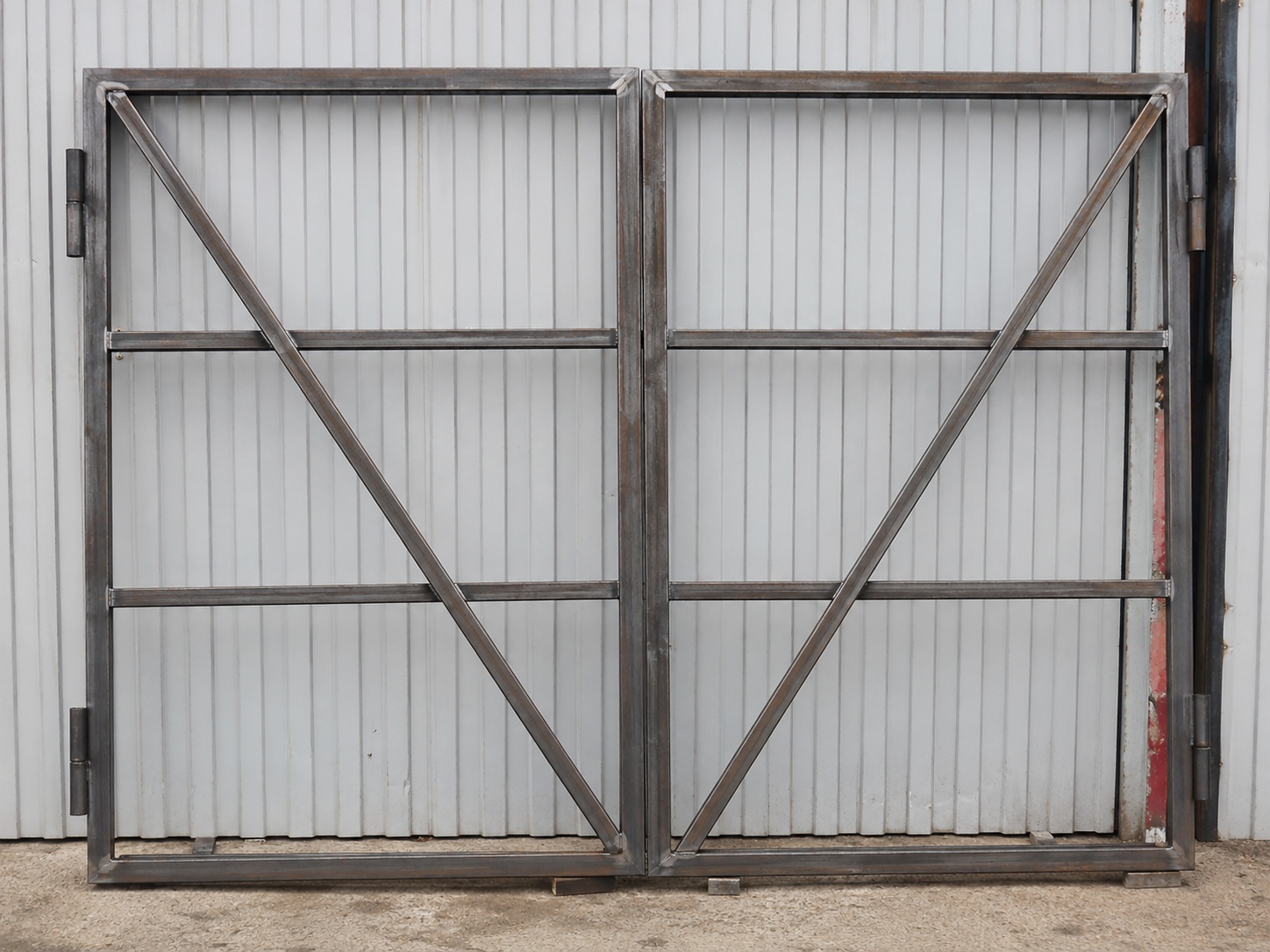

Что выбрать для ворот?

Основную раму ворот обычно делают из профильной трубы. Замкнутое сечение сопротивляется кручению и помогает створкам сохранять правильную форму.

Для калиток и небольших ворот подходит квадратная профильная труба. Сечение и толщину стенки подбирают по ширине створки, массе заполнения, расположению петель и ветровой нагрузке.

Уголок применяют для:

• крепления листового заполнения;

• внутренних перемычек;

• монтажа замков;

• локального усиления;

• изготовления кронштейнов.

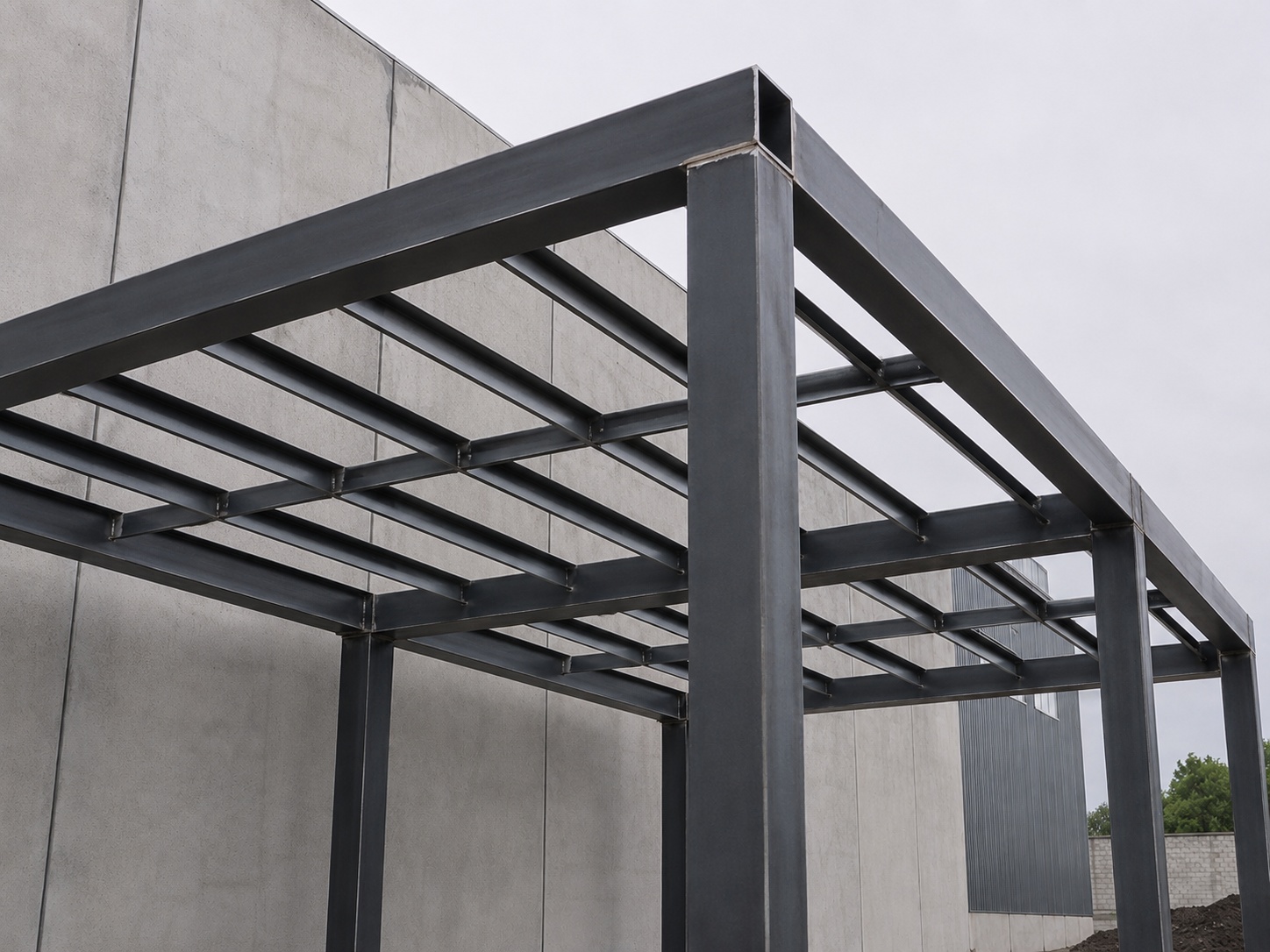

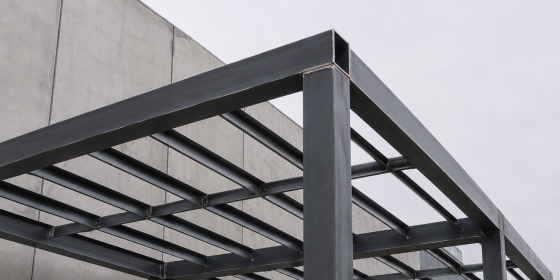

Что выбрать для навеса?

Стойки и основной каркас навеса чаще делают из профильной трубы. Она придаёт конструкции пространственную жёсткость и формирует ровный контур.

Для балок и прогонов можно использовать прямоугольные профильные трубы. Большую сторону сечения располагают по направлению основного изгибающего усилия.

Уголок применяют для:

• кровельной обрешётки;

• крепления профнастила;

• установки косынок;

• дополнительных связей;

• небольших кронштейнов.

Размер профиля и допустимый пролёт определяют по снеговой и ветровой нагрузке.

Что выбрать для стеллажа?

Небольшой хозяйственный стеллаж удобно изготовить из уголка. На его горизонтальные полки легко уложить настил из листового материала или досок.

Для высокого и нагруженного стеллажа чаще используют профильную трубу, поскольку она образует более жёсткую раму. Устойчивость повышают диагональными связями и креплением к стене или полу.

Перед изготовлением определяют:

• высоту стеллажа;

• глубину полок;

• предполагаемую нагрузку;

• число уровней;

• способ крепления настила;

• потребность в перемещении конструкции.

Что выбрать для забора?

Столбы, прожилины и рамы секций чаще делают из профильной трубы. К ней удобно крепить профнастил, металлическую сетку и готовые элементы ограждения.

Для опор обычно используют квадратный профиль, а для горизонтальных перемычек — квадратный или прямоугольный меньшего сечения. Верхние торцы столбов закрывают от осадков.

Уголок подходит для:

• рам небольших секций;

• крепления сетки;

• кронштейнов;

• усиления ворот и калиток;

• соединения отдельных деталей.

Что выбрать для обрешётки и кронштейнов?

Для обрешёток, полок, направляющих и кронштейнов чаще используют уголок. Открытое сечение упрощает соединение деталей и крепление облицовки или настила.

При несимметричной нагрузке можно выбрать неравнополочный стальной уголок. Полки разной ширины помогают согласовать профиль с размерами узла и направлением усилия.

Равнополочный вариант используют в стандартных рамах и соединениях, где обе полки воспринимают сопоставимую нагрузку.

Что выбрать для несущего каркаса?

Лёгкие и средние пространственные рамы часто собирают из профильной трубы. Она сочетает достаточную жёсткость, умеренную массу и аккуратный внешний вид.

Для больших нагрузок и длинных пролётов возможностей уголка или профильной трубы может быть недостаточно. В таких случаях применяют:

• швеллер;

• двутавровую балку;

• сварную ферму;

• комбинированный каркас;

• дополнительные колонны и опоры.

Нельзя заменять предусмотренный проектом швеллер или двутавр профильной трубой без проверки несущей способности.

Можно ли сочетать уголок и профильную трубу?

Оба вида проката можно использовать в одной конструкции. Комбинированная схема нередко упрощает монтаж и сокращает расход металла, поскольку каждому элементу назначают подходящую функцию.

Например:

• профильную трубу используют для стоек и основного контура;

• прямоугольную — для балок и прогонов;

• уголок — для обрешётки и кронштейнов;

• стальной лист — для косынок и соединительных пластин;

• полосу — для накладок и связей.

При проектировании учитывают совместную работу деталей, качество сварных соединений и защиту металла от коррозии.

Какие ошибки допускают при выборе материала?

Главная ошибка — ориентироваться только на цену и внешний размер профиля. При одинаковой ширине изделия могут различаться толщиной металла, массой и несущей способностью.

Другие распространённые ошибки:

• тонкостенная труба используется для нагруженных стоек;

• в длинном каркасе отсутствуют раскосы;

• прямоугольный профиль неправильно ориентирован;

• уголок установлен без учёта направления усилия;

• материалы сравниваются только по цене тонны;

• торцы трубы остаются открытыми;

• сварные швы не защищены от коррозии;

• длина пролёта выбрана без расчёта;

• проектный профиль заменён без проверки прочности.

До начала работ определяют размеры каркаса, точки опоры, нагрузки, условия использования и способ крепления остальных деталей.

Как выбрать материал?

Уголок удобен для обрешёток, полок, кронштейнов и простых рам с открытыми соединениями. Профильную трубу чаще используют для ворот, навесов, стоек и пространственных конструкций, которые испытывают изгиб и кручение.

Для небольшого объекта материал можно подобрать по нагрузке и технологии монтажа. Сечения для несущих каркасов, длинных пролётов и ответственных металлоконструкций определяют расчётом.
