Швеллер П или У: в чём разница и какой вариант выбрать

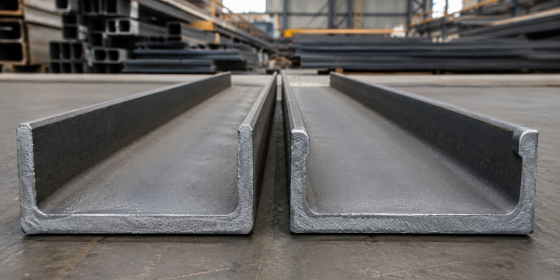

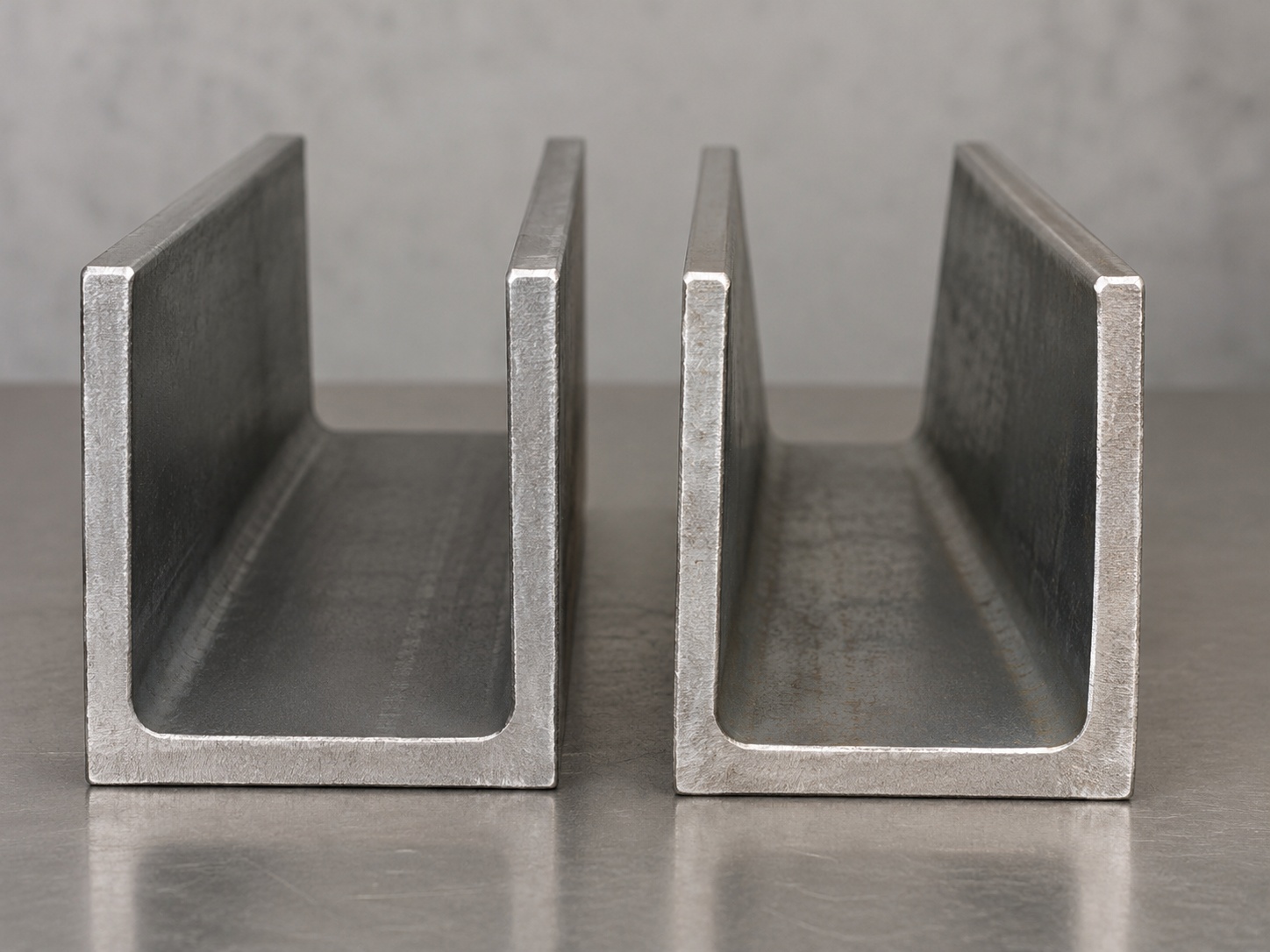

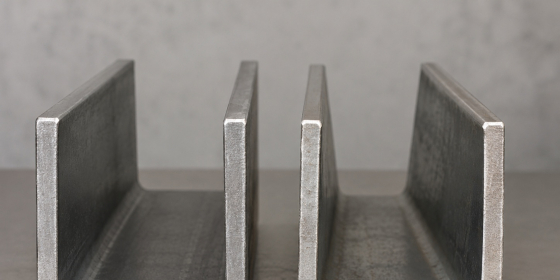

Швеллеры серий П и У различаются геометрией полок. У первого варианта их внутренние поверхности параллельны, у второго расположены под уклоном.

Эта особенность влияет прежде всего на сборку узлов, установку накладок, болтов и направляющих. Прочность нельзя определять только по букве в маркировке: нужно учитывать номер проката, марку стали, положение элемента и расчётную нагрузку.

Что обозначают буквы П и У?

Буква после номера указывает на геометрию горячекатаного профиля:

• П — полки с параллельными внутренними поверхностями;

• У — внутренние поверхности расположены под уклоном.

Цифра перед буквой примерно соответствует высоте стенки в сантиметрах. Например:

• 10П — высота около 100 мм, параллельное исполнение;

• 10У — тот же номинальный размер, но с уклоном;

• 16П — высота около 160 мм;

• 20У — около 200 мм.

Точные габариты, толщину металла, массу погонного метра и расчётные характеристики проверяют по сортаменту.

В чём заключается основное отличие?

Главная разница связана с формой внутренних поверхностей. Параллельное исполнение упрощает установку плоских деталей. В варианте У прилегающую накладку или крепёж иногда приходится подгонять с учётом уклона.

Даже изделия одного номера могут различаться по площади поперечного сечения, массе, моменту инерции и сопротивления. Поэтому их сравнивают по таблицам сортамента, а не только по обозначению.

Как устроен горячекатаный профиль?

Горячекатаный швеллер имеет открытое П-образное сечение. Его образуют стенка и две боковые полки, которые совместно воспринимают усилия.

Такая геометрия обеспечивает эффективную работу на изгиб, поэтому материал востребован в строительстве, машиностроении и производстве металлоконструкций.

При подборе учитывают:

• высоту и толщину стенки;

• ширину боковых частей;

• толщину металла;

• радиусы закруглений;

• площадь поперечного сечения;

• массу одного метра;

• моменты инерции и сопротивления.

Увеличение номера обычно повышает массу и допустимую нагрузку, но окончательные параметры определяют расчётом.

Как геометрия влияет на монтаж?

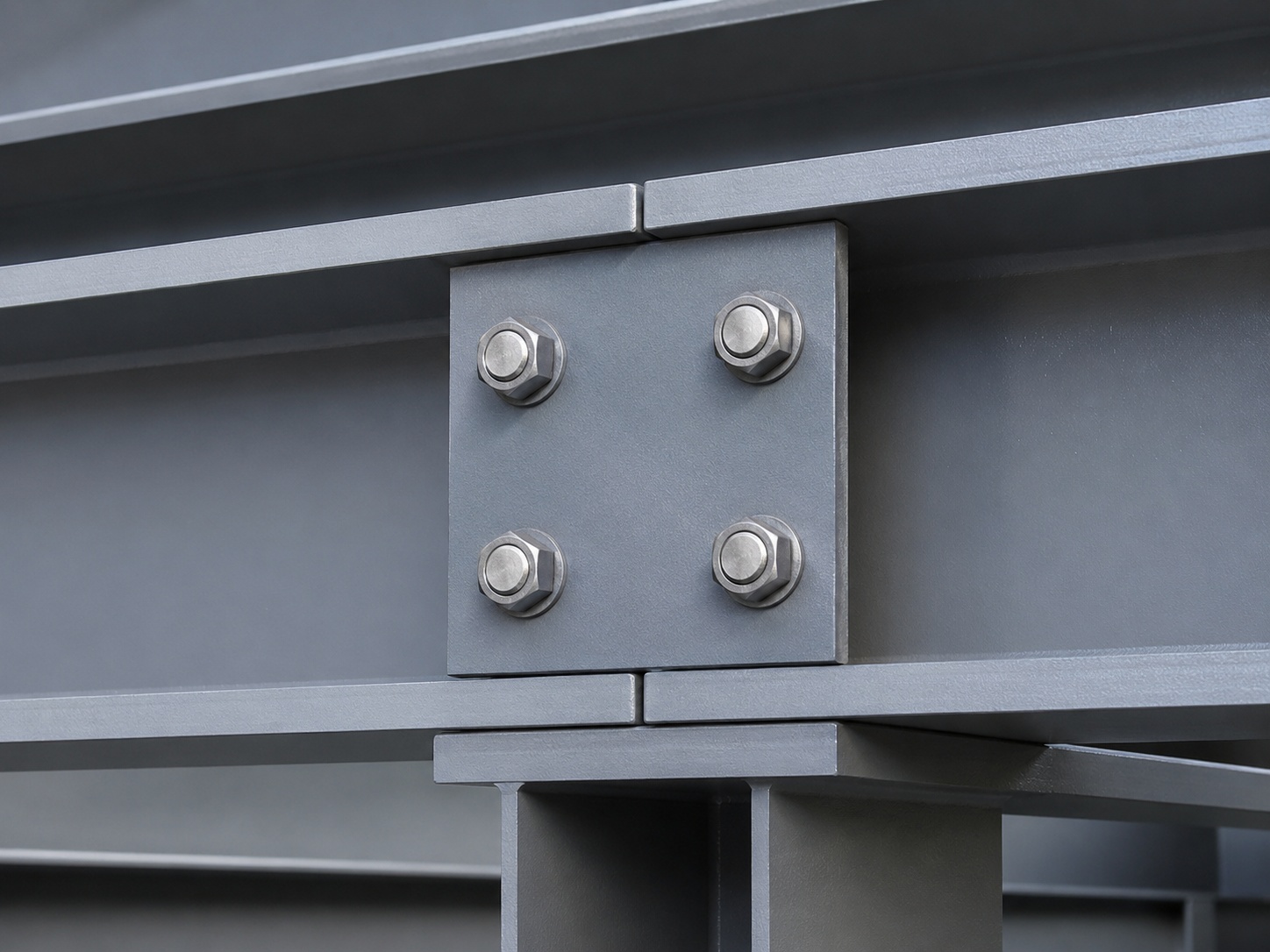

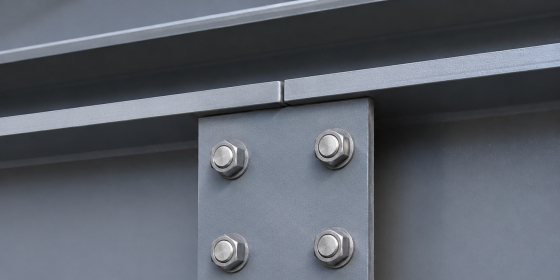

Серия П удобна в узлах, где к внутренней поверхности примыкают пластины, ролики, болты или другие плоские детали. Ровная плоскость упрощает разметку, сборку и контроль прилегания.

Такое исполнение часто выбирают для:

• болтовых креплений;

• опорных пластин;

• плоских накладок;

• направляющих;

• подвижных механизмов;

• точного сопряжения деталей.

У варианта У поверхность расположена под углом. При монтаже важно исключить перекос накладки и неравномерную передачу усилия. В сварных узлах эта особенность часто не создаёт серьёзных затруднений.

Какой вариант прочнее?

Однозначного ответа нет. Несущую способность определяют не буквы П или У, а полный набор характеристик:

• номер проката;

• марка стали;

• площадь поперечного сечения;

• момент инерции;

• момент сопротивления;

• длина пролёта;

• положение детали;

• направление усилия;

• способ опирания и закрепления.

Показатели изделий одного номера могут быть близкими, но не всегда совпадают. Заменять один тип другим без проверки проектных данных нельзя.

Открытое сечение хорошо воспринимает изгиб в направлении стенки, но хуже сопротивляется кручению, чем замкнутая профильная труба. Если деталь одновременно изгибается и скручивается, применяют парную схему, коробчатый узел или другой вид проката.

Чем горячекатаный вариант отличается от гнутого?

Горячекатаную продукцию получают прокаткой нагретой стальной заготовки. Гнутую формируют из листового или рулонного металла на профилегибочном оборудовании.

Маркировка П и У относится к горячекатаному сортаменту. Гнутые изделия обычно имеют закруглённые наружные углы и более равномерную толщину металла.

Гнутый стальной швеллер применяют для лёгких каркасов, обрамлений, перегородок и других конструкций с подходящими расчётными параметрами. Он не считается прямой заменой горячекатаному прокату.

Что выбрать под конкретную задачу?

Серия П удобна для узлов с накладками, крепежом и направляющими. Исполнение У используют в сварных каркасах и опорах, если характеристики соответствуют проекту.

Для перекрытия

Для балки перекрытия важнее не форма боковых частей, а номер проката, марка стали, длина пролёта и расчётная схема.

Серия П упрощает крепление настила и плоских пластин. Вариант У тоже может применяться, если это предусмотрено проектом.

При больших пролётах или значительных нагрузках вместо одиночного элемента может потребоваться стальная двутавровая балка. Её симметричное сечение эффективно воспринимает изгиб.

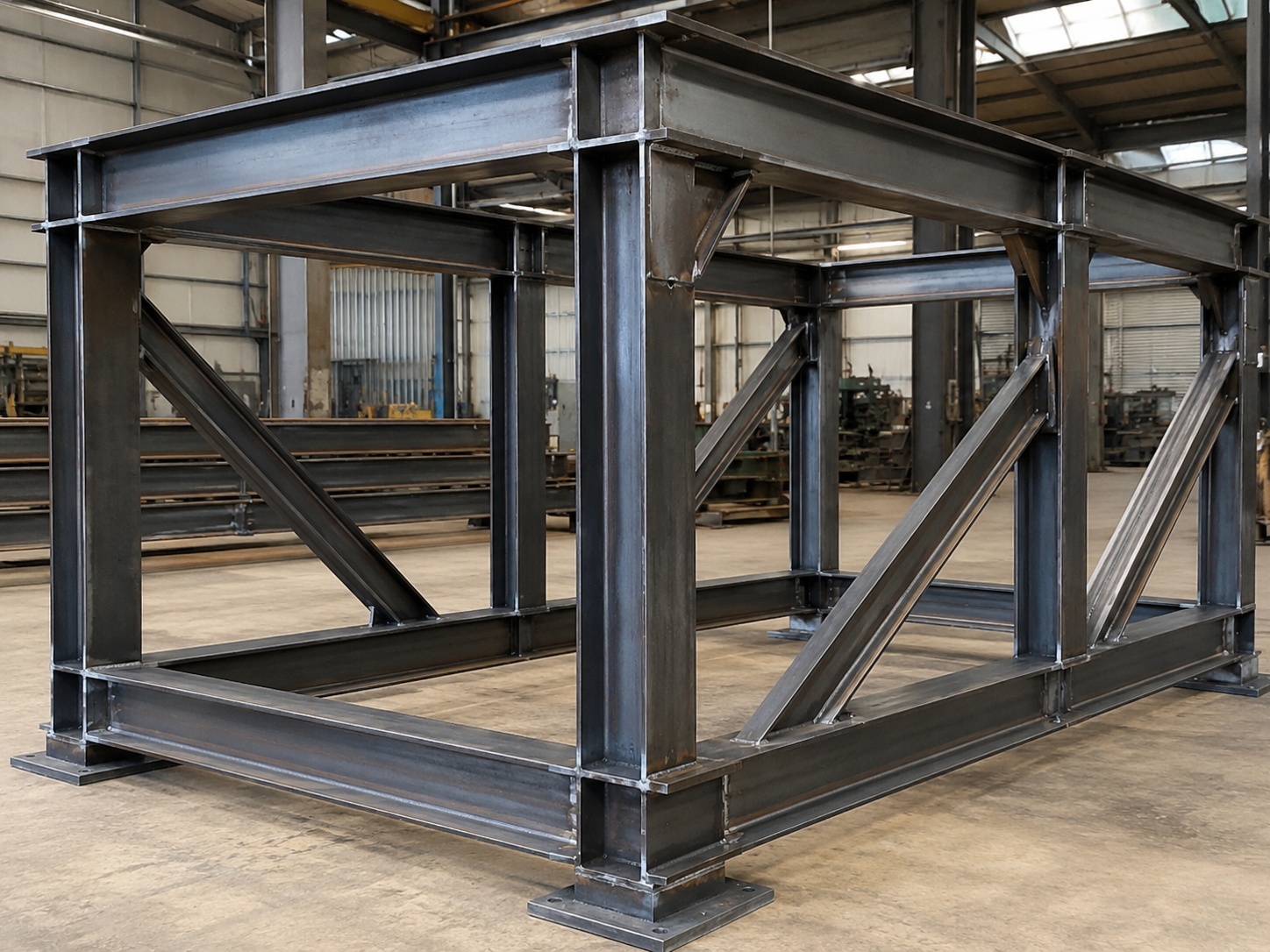

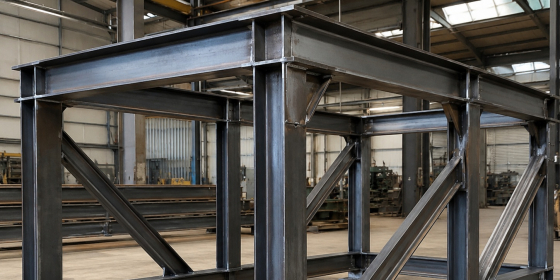

Для металлического каркаса

Для рам, стоек и связей подходят оба исполнения. Параллельные поверхности облегчают сборку узлов с накладками, а уклон обычно не мешает сварному монтажу.

Для несущих каркасов применяют горячекатаный стальной швеллер подходящего номера. Размер определяют по высоте конструкции, длине деталей, нагрузке и способу закрепления.

Для повышения устойчивости два элемента соединяют:

• стенками друг к другу;

• открытыми сторонами внутрь;

• открытыми сторонами наружу;

• через планки или пластины.

Конкретную схему назначает проектировщик.

Для направляющей

Здесь чаще выбирают серию П. Ровные внутренние поверхности упрощают установку роликов, крепежа и подвижных деталей.

Перед монтажом проверяют:

• внутреннюю ширину;

• толщину металла;

• прямолинейность;

• допустимые отклонения;

• состояние поверхности;

• нагрузку от механизма.

Использовать исполнение У сложнее, поскольку наклонная поверхность затрудняет точное движение ролика или другой детали.

Для опоры или стойки

Для опор подходят оба типа. Решение принимают по расчёту устойчивости, направлению усилий и устройству опорных узлов.

Исполнение У часто встречается в сварных несущих деталях. Серия П удобна, когда нужно закрепить плоскую опорную или соединительную пластину.

При этом геометрия боковых частей сама по себе не определяет допустимую нагрузку на стойку.

Для уличной конструкции

На улице можно применять оба варианта при условии, что марка стали и размеры соответствуют проекту. Особое внимание уделяют защите от коррозии.

Поверхность очищают, грунтуют и окрашивают. Сварные швы обрабатывают отдельно, поскольку в этих местах защитный слой часто повреждается.

Для объектов, которые работают при низкой температуре или высокой нагрузке, используют низколегированный швеллер. Марку стали выбирают с учётом климата и технологии сварки.

Когда стоит выбрать другой вид проката?

Открытый профиль подходит не для каждой схемы работы. При сильном кручении, большом пролёте или необходимости получить закрытый контур другой материал может оказаться эффективнее.

В зависимости от задачи используют:

• двутавр — для балок и значительных изгибающих усилий;

• профильную трубу — для пространственных рам и работы на кручение;

• уголок — для связей, обрешёток и вспомогательных деталей;

• лист — для косынок, накладок и опорных пластин;

• парную схему — для колонн и составных балок.

Подходящий вариант выбирают по расчётным характеристикам, а не по внешнему виду.

Какие ошибки допускают при выборе?

Главная ошибка — считать, что серия П всегда прочнее У или наоборот. Буква указывает только на геометрию, а допустимая нагрузка зависит от полного набора параметров.

Другие распространённые ошибки:

• подбор только по высоте;

• игнорирование толщины металла;

• замена серии без проверки характеристик;

• использование в качестве направляющей без контроля внутренних размеров;

• отсутствие расчёта прогиба;

• игнорирование кручения;

• смешение горячекатаного и гнутого проката;

• отсутствие защиты от коррозии;

• нарушение технологии сварки;

• недооценка монтажных нагрузок.

Для перекрытий, лестниц, опор и других ответственных деталей размер должен подтверждаться инженерным расчётом.

Какой вариант выбрать?

Серию П выбирают, когда нужны ровные внутренние поверхности, точное сопряжение деталей, болтовые крепления или направляющая.

Исполнение У подходит для сварных каркасов и опорных узлов, где наклонная поверхность не затрудняет монтаж.

Перед покупкой сравнивают номер проката, марку стали, массу погонного метра, геометрические показатели и расчётную нагрузку. Для ответственных конструкций окончательное решение принимают по проекту.
