Конструкционный или инструментальный круг: в чем разница

Конструкционный и инструментальный круг различаются назначением, свойствами стали и рабочими требованиями. Конструкционный круг нужен для деталей, заготовок и металлоконструкций, инструментальный — для режущего, штампового и измерительного инструмента.

Оба материала относятся к сортовому прокату круглого сечения. Внешне они похожи, но по составу стали, твердости, прочности, свариваемости и обработке это разные виды металлопродукции. При подборе смотрят на марку стали, ГОСТ, диаметр, точность размеров, способ обработки и нагрузку на будущую деталь.

Что представляет собой конструкционный круг

Конструкционный круг — это стальной прокат круглого сечения для деталей, элементов оборудования, строительных конструкций и заготовок под механическую обработку. Такой материал берут, когда детали нужны прочность, пластичность, вязкость и нормальная обрабатываемость.

Конструкционные стали рассчитаны на работу под нагрузкой. Из них делают валы, оси, втулки, крепеж, пальцы, шестерни, распорки, элементы рам, металлоконструкций и механизмов. Для таких деталей важна не только прочность, но и способность металла выдерживать динамические усилия без хрупкого разрушения.

Стальной круг из конструкционных марок бывает углеродистым, легированным и низколегированным. Углерод влияет на прочность и твердость, а легирующие элементы — хром, никель, марганец, молибден, кремний — улучшают механические свойства, износостойкость, прокаливаемость и устойчивость металла в рабочих условиях.

Характерные свойства конструкционного круга:

• Хорошая свариваемость у многих марок стали;

• Достаточная пластичность и вязкость;

• Прочность при статических и динамических нагрузках;

• Резка, токарная обработка, фрезеровка, ковка и штамповка;

• Разные диаметры и марки стали;

• Более низкая цена по сравнению с инструментальными сталями.

Конструкционный круг берут не для режущей кромки, а для надежной детали. Ему важнее выдерживать нагрузку, обработку и работу в составе узла, чем сохранять максимальную твердость.

Где применяется конструкционный круг

Конструкционный круг нужен в машиностроении, строительстве, ремонте техники, производстве оборудования и металлоконструкций. Из него делают детали, которые работают как несущие, соединительные или передающие нагрузку элементы.

В машиностроении из конструкционного круга выпускают валы, оси, втулки, пальцы, муфты, крепежные элементы и заготовки под механическую обработку. В строительстве его берут для металлических деталей, распорок, закладных элементов, соединений и вспомогательных конструкций.

Горячекатаный круг получают методом горячей прокатки. Он имеет стандартную точность размеров и подходит для заготовок, где поверхность и геометрию затем дорабатывают на станке. Такой прокат используют для токарных работ, валов, осей, втулок, крепежных деталей и сварных элементов.

Если требуется более точный диаметр, ровная поверхность и небольшой припуск на обработку, берут калиброванный круг. Он удобен для деталей с высокой точностью размеров и стабильной геометрией по всей длине прутка.

Что представляет собой инструментальный круг

Инструментальный круг — это круглый прокат из инструментальной стали для режущего, штампового, мерительного и специального инструмента. Такой материал нужен там, где важны высокая твердость, износостойкость и способность сохранять форму при интенсивной работе.

Инструментальные стали содержат больше углерода и легирующих элементов. В составе могут быть хром, вольфрам, ванадий, молибден и другие добавки, которые повышают твердость, красностойкость, сопротивление износу и стабильность режущей кромки.

Инструментальный круг используют для изготовления:

• Сверл;

• Фрез;

• Резцов;

• Ножей;

• Пил;

• Пуансонов;

• Матриц;

• Штампов;

• Пресс-форм;

• Измерительного инструмента.

Для таких изделий важны точность, стойкость к износу и сохранение рабочих свойств при трении, давлении и нагреве. Если конструкционный круг чаще становится деталью внутри механизма, то инструментальный круг работает как заготовка для инструмента, который обрабатывает металл или другой материал.

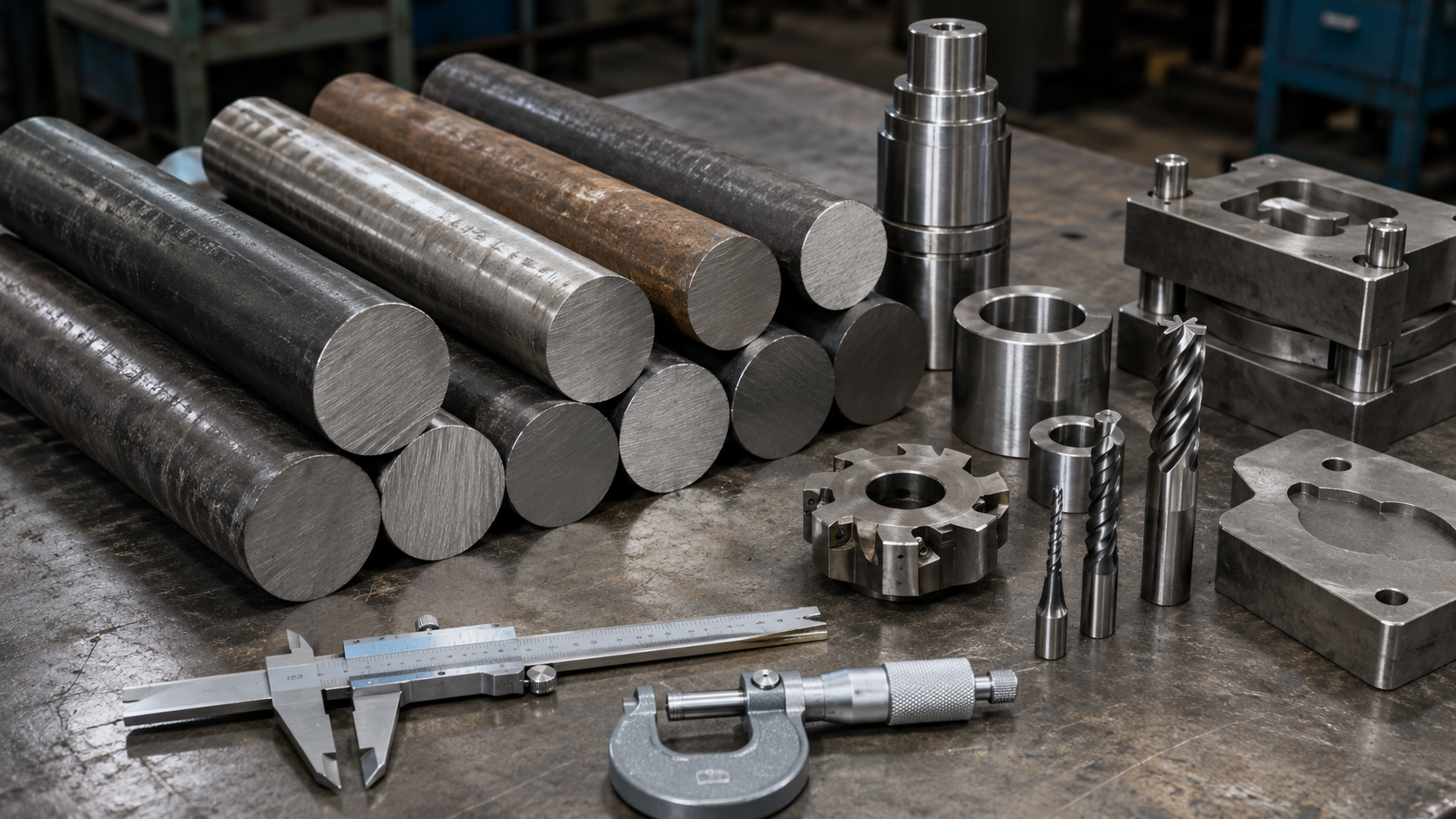

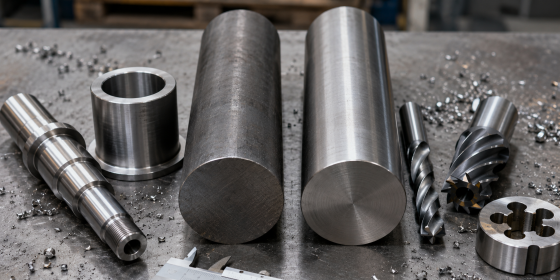

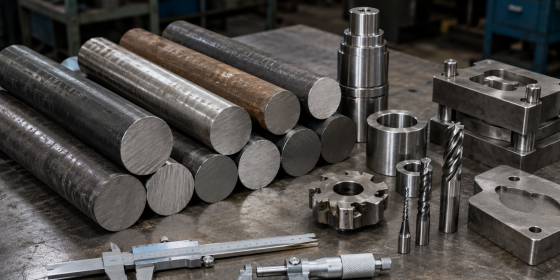

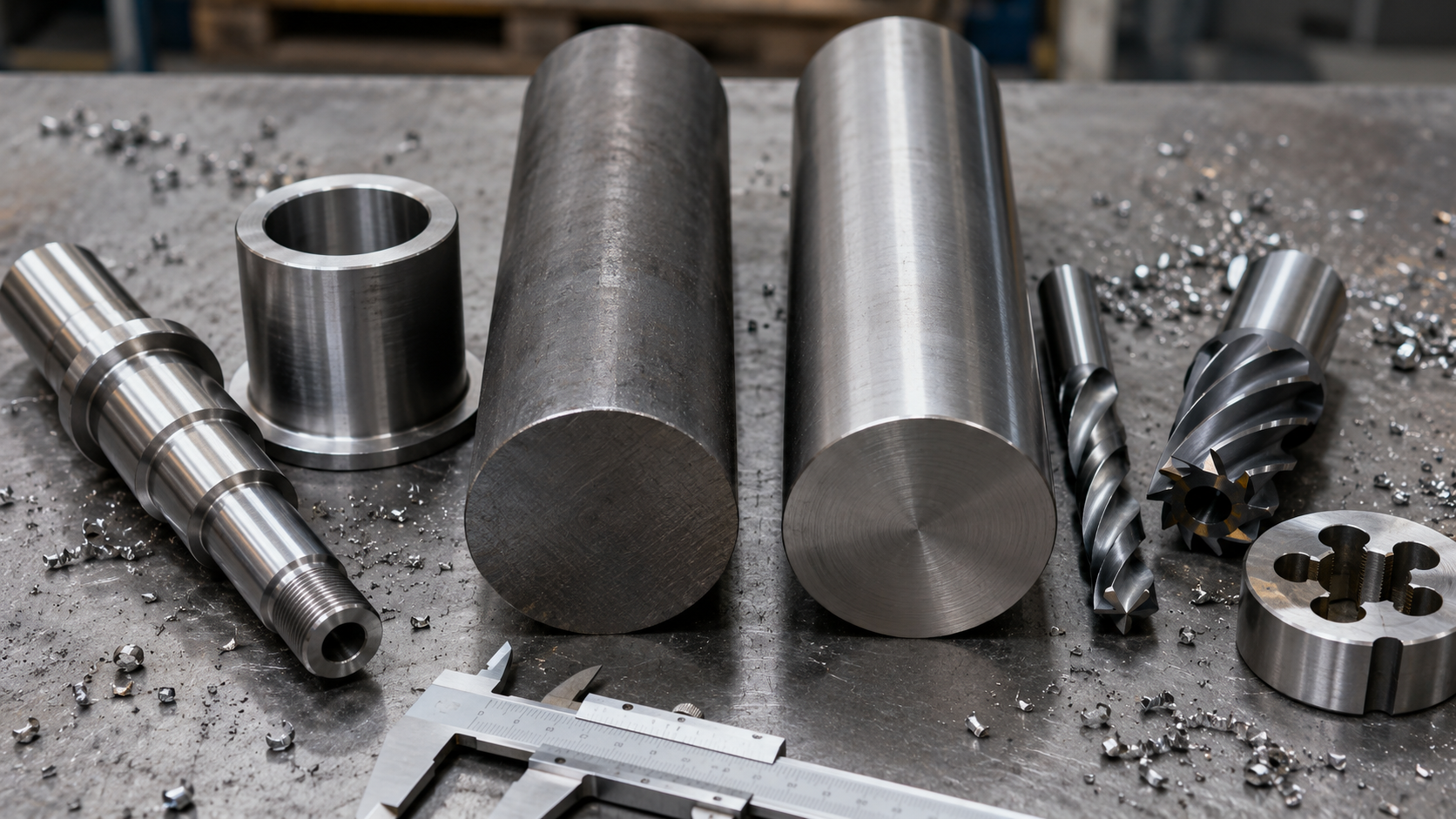

Чем отличается конструкционный круг от инструментального

Конструкционный круг отличается от инструментального назначением, составом стали, твердостью, свариваемостью и ценой. Первый нужен для деталей и конструкций, второй — для инструмента, который режет, формует, штампует или измеряет.

Главная разница связана с рабочей задачей. Конструкционный круг выдерживает нагрузки, сохраняет пластичность и хорошо обрабатывается. Инструментальный круг имеет повышенную твердость, сопротивляется износу и сохраняет рабочую поверхность даже при нагреве.

Конструкционный круг рационален там, где нужна надежная заготовка для детали. Инструментальный круг берут для работы в условиях трения, давления, резания и повышенной температуры.

Как марки стали влияют на выбор круга

Марка стали определяет прочность, твердость, свариваемость, износостойкость и рабочие свойства круга. Один и тот же диаметр может вести себя по-разному, если металл отличается по химическому составу и режиму обработки.

Для конструкционного круга берут углеродистые, качественные, легированные и низколегированные стали. Марки Ст3, 20, 35 и 45 используют для деталей общего назначения, валов, осей, втулок, крепежа и элементов оборудования. Сталь 09Г2С нужна для конструкций и деталей, которые сохраняют прочность при нагрузках и перепадах температуры. Марки 40Х и 30ХГСА берут для нагруженных деталей, где после термообработки требуется повышенная прочность.

Для инструментального круга используют стали с высокой твердостью и износостойкостью. Марки У8, У10 и У12 применяют для простого режущего и слесарного инструмента. Х12МФ и 9ХС берут для штампов, ножей, матриц и инструмента, который работает при трении и повышенных нагрузках. Быстрорежущие стали Р6М5 и Р18 нужны для сверл, фрез, резцов и другого режущего инструмента, сохраняющего твердость при нагреве.

При подборе смотрят на:

• Содержание углерода;

• Легирующие элементы;

• Прочность и твердость после обработки;

• Свариваемость;

• Износостойкость;

• Термообработку;

• Точность размеров;

• Рабочие условия будущей детали.

Для сварной конструкции не стоит брать сталь только по максимальной твердости. Важнее свариваемость, пластичность и устойчивость к нагрузкам. Для режущего инструмента обычной прочности недостаточно: нужна твердость, стойкость режущей кромки и сохранение свойств при нагреве.

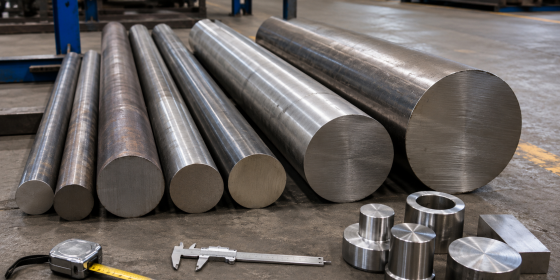

Когда нужен горячекатаный круг

Горячекатаный круг нужен, когда требуется прочная заготовка стандартной точности под механическую обработку. Его берут в строительстве, машиностроении, ремонте оборудования и производстве металлоконструкций.

Такой прокат получают методом горячей прокатки. Поверхность и размеры могут требовать доработки, зато материал закрывает широкий круг производственных задач и обычно стоит дешевле калиброванного проката. Горячекатаный круг применяют для валов, осей, втулок, крепежа, заготовок под токарную обработку и деталей сварных конструкций.

Горячекатаный круг рационален, если:

• Деталь будет дополнительно обрабатываться;

• Минимальный припуск не критичен;

• Важна умеренная цена;

• Нужна прочная заготовка круглого сечения;

• Деталь будет работать в составе конструкции или механизма.

Для многих производственных задач горячекатаный круг остается базовым вариантом: он сочетает прочность, широкий сортамент и удобство обработки.

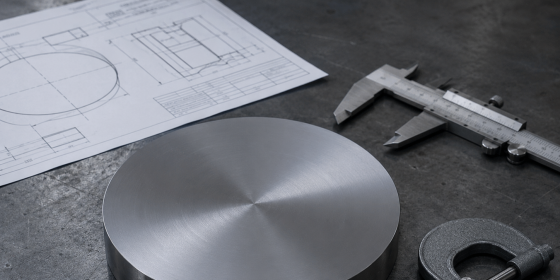

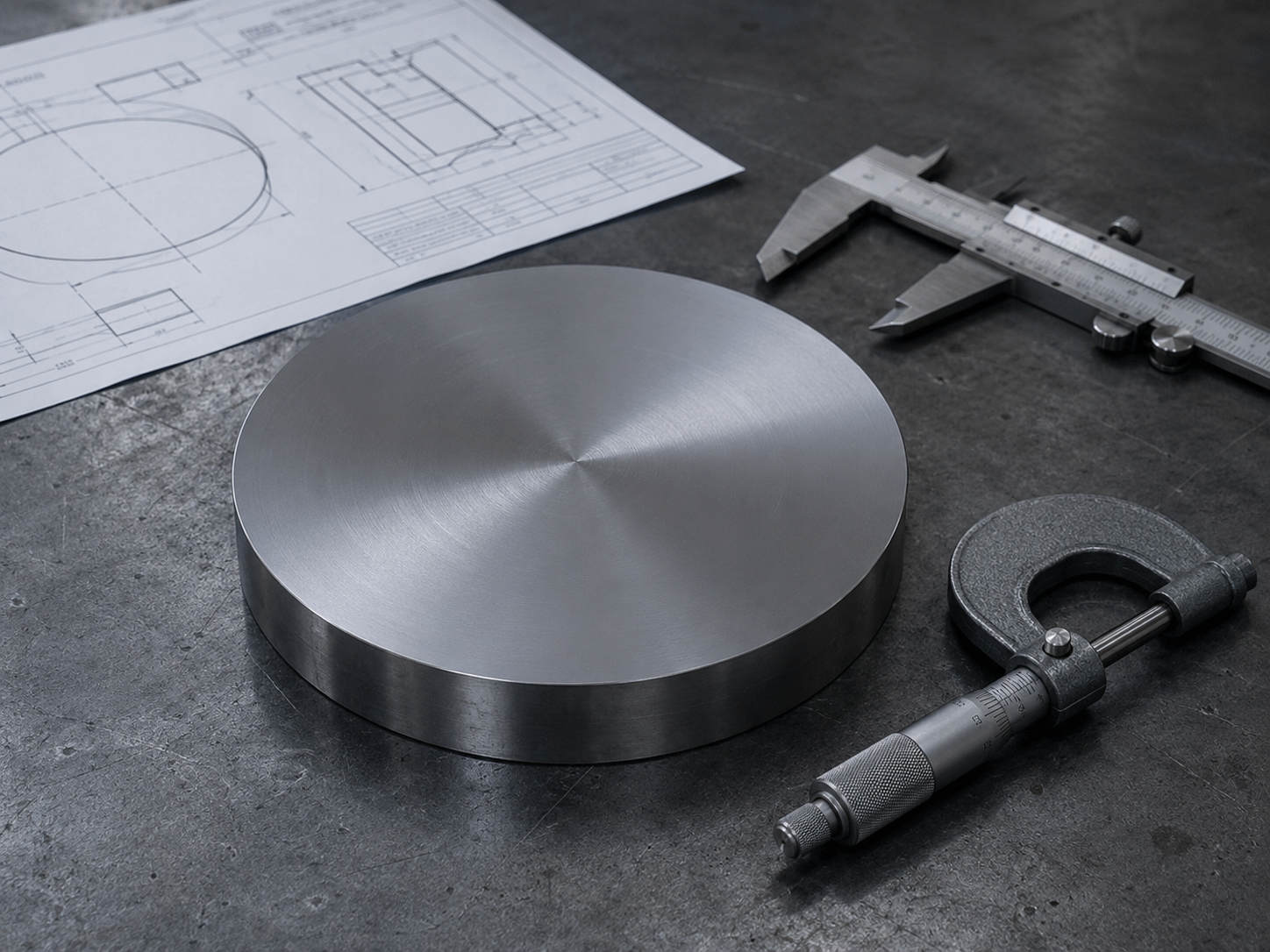

Когда нужен калиброванный круг

Калиброванный круг нужен, когда важны точность размеров, чистота поверхности и стабильная геометрия. Его берут для деталей, где нужно сократить объем механической обработки и получить более точный диаметр заготовки.

Калиброванный круг проходит дополнительную обработку после прокатки, поэтому имеет более ровную поверхность и меньшие отклонения по размерам. Его применяют в машиностроении, приборостроении, производстве крепежа, валов, осей, втулок и других точных деталей.

Калиброванный круг выбирают, если:

• Нужна высокая точность размеров;

• Важна чистая поверхность;

• Требуется уменьшить припуск на обработку;

• Деталь выпускается серийно;

• Заготовка должна иметь стабильный диаметр по длине.

Калиброванный круг обычно дороже горячекатаного, но сокращает время обработки и дает более предсказуемый результат в производстве.

Когда вместо круга выбирают другой прокат

Другой вид проката нужен, когда форма будущей детали не связана с круглым сечением. Если деталь должна быть плоской, профильной или иметь другую геометрию, вместо круга берут лист, полосу, квадрат, шестигранник, трубу или фасонный прокат.

Лист стальной применяют для плоских деталей, обшивки, настилов, корпусов, площадок и элементов металлоконструкций. Полоса нужна для соединительных деталей, накладок и заготовок прямоугольного сечения. Квадрат и шестигранник берут для деталей, где удобнее профильная форма заготовки.

Круг нужен тогда, когда будущая деталь имеет осевую форму или получается вращением: вал, ось, втулка, палец, ролик, штифт, заготовка под токарную обработку. Если геометрия другая, рациональнее взять другой вид сортового или листового проката.

Что выбрать под задачу

Конструкционный круг берут для деталей и заготовок, которые выдерживают нагрузку, но не работают как инструмент. Инструментальный круг нужен для изделий, которые режут, формуют, штампуют, измеряют или работают при интенсивном износе.

Выбор по задаче:

• Для валов, осей, втулок, пальцев и крепежа — конструкционный круг;

• Для сварных элементов и металлоконструкций — конструкционные марки с хорошей свариваемостью;

• Для деталей, которые работают при нагрузках и перепадах температуры, — круг из стали 09Г2С;

• Для нагруженных валов, осей и деталей после термообработки — марки 40Х и 30ХГСА;

• Для сверл, фрез, резцов, ножей и пил — инструментальный круг;

• Для штампов, матриц и пресс-форм — инструментальные стали с высокой твердостью и износостойкостью, например Х12МФ или 9ХС;

• Для режущего инструмента, который нагревается при работе, — быстрорежущие стали Р6М5 и Р18;

• Для заготовок под механическую обработку — горячекатаный круг;

• Для точных деталей с минимальным припуском — калиброванный круг.

Если речь идет о несущей детали, важны прочность, вязкость и технологичность. Если материал нужен для обработки других материалов, на первый план выходят твердость, износостойкость и сохранение рабочей поверхности.

Как не ошибиться при покупке круга

Перед заказом нужно определить назначение детали, марку стали, диаметр, точность размеров и рабочие условия. Ошибка в подборе может привести к быстрому износу, сложностям при сварке, лишней обработке или недостаточной прочности детали.

Перед покупкой проверяют:

• Для какой детали нужен круг;

• Какие нагрузки будет испытывать деталь;

• Нужна ли сварка;

• Требуется ли высокая точность размеров;

• Планируется ли термообработка;

• Нужна ли повышенная твердость;

• Какая марка стали подходит под задачу;

• Какой диаметр и длина нужны по проекту;

• Требуется ли резка в размер;

• Нужен ли сертификат на металл.

Для стандартных деталей, валов, осей, втулок и металлоконструкций чаще берут конструкционный круг. Для инструмента, штампов, матриц, ножей, фрез и пресс-форм нужен инструментальный круг с подходящей маркой стали и правильной термообработкой.

Что выбрать в итоге

Конструкционный и инструментальный круг похожи по форме, но различаются назначением, составом стали и рабочими свойствами. Конструкционный круг нужен для деталей, заготовок и металлоконструкций. Инструментальный — для инструмента, который сохраняет твердость, точность и износостойкость.

При выборе смотрят на марку стали, механические свойства, способ производства, точность размеров, диаметр и рабочие условия. Для валов, осей, втулок и строительных деталей берут конструкционный круг. Для сверл, фрез, ножей, штампов и пресс-форм — инструментальный.
