Как выбрать двутавровую балку для перекрытия: тип, размер и назначение

Двутавр для перекрытия подбирают по расстоянию между опорами, схеме установки, весу пола и предполагаемым воздействиям. Одной высоты профиля недостаточно: необходимо проверить прочность, устойчивость и допустимый прогиб.

Для типовых решений чаще применяют нормальные двутавры. При большой ширине опорного узла или значительных усилиях рассматривают широкополочные и сварные варианты. Окончательный типоразмер определяют расчётом.

Что такое двутавр

Двутавр — стальной профиль с Н-образным поперечным сечением. Горизонтальные части воспринимают основные изгибающие усилия, а стенка соединяет их и работает на сдвиг.

Такая форма обеспечивает высокую несущую способность при сравнительно небольшом расходе металла.

Двутавр используют как:

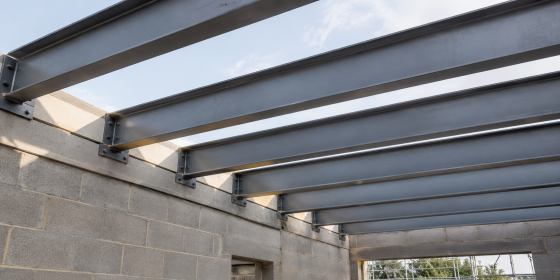

• основной несущий элемент между стенами или колоннами;

• второстепенную опору под настил;

• часть межэтажной или чердачной системы;

• основание под железобетонные плиты;

• элемент металлического каркаса;

• усиление существующих конструкций.

Какие параметры важны при подборе

Сначала определяют расчётную схему здания. Значение имеют:

• расстояние между точками опирания;

• частота установки несущих элементов;

• состав и масса пола;

• вес людей, мебели и оборудования;

• наличие перегородок;

• локальные воздействия от тяжёлых предметов;

• собственная масса металлопроката;

• способ закрепления;

• допустимая деформация;

• условия эксплуатации.

Также проверяют геометрию сечения: высоту, ширину горизонтальных частей, толщину стенки, массу одного метра, моменты инерции и сопротивления.

Как расстояние между опорами влияет на сечение

Чем длиннее свободный участок, тем выше изгибающий момент и деформация. Поэтому увеличение расстояния между стенами или колоннами обычно требует более высокого либо жёсткого профиля.

Частота установки тоже влияет на работу конструкции. При расстоянии 600 мм между соседними элементами на каждый из них приходится меньшая доля общего веса, чем при интервале 1200 мм.

Иногда выгоднее сократить промежуток между двутаврами или установить дополнительную опору, чем использовать чрезмерно тяжёлый прокат.

При разработке схемы учитывают:

• несущую способность настила;

• расположение внутренних стен;

• возможность закрепления верхней части сечения;

• допустимую строительную высоту пола;

• удобство монтажа и соединения деталей.

Какие воздействия включают в расчёт

Расчёт охватывает постоянные, временные и сосредоточенные воздействия.

К постоянным относят:

• собственную массу металлокаркаса;

• настил;

• стяжку;

• утеплитель;

• звукоизоляцию;

• потолочную отделку;

• стационарные перегородки;

• инженерные коммуникации.

К временным относятся люди, мебель, оборудование, хранящиеся материалы и предметы, которые могут перемещаться.

Отдельно проверяют тяжёлые объекты: печи, ванны, станки, резервуары и другое оборудование. Они передают усилие на ограниченный участок и требуют локального усиления.

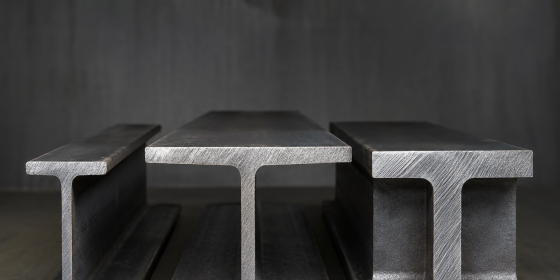

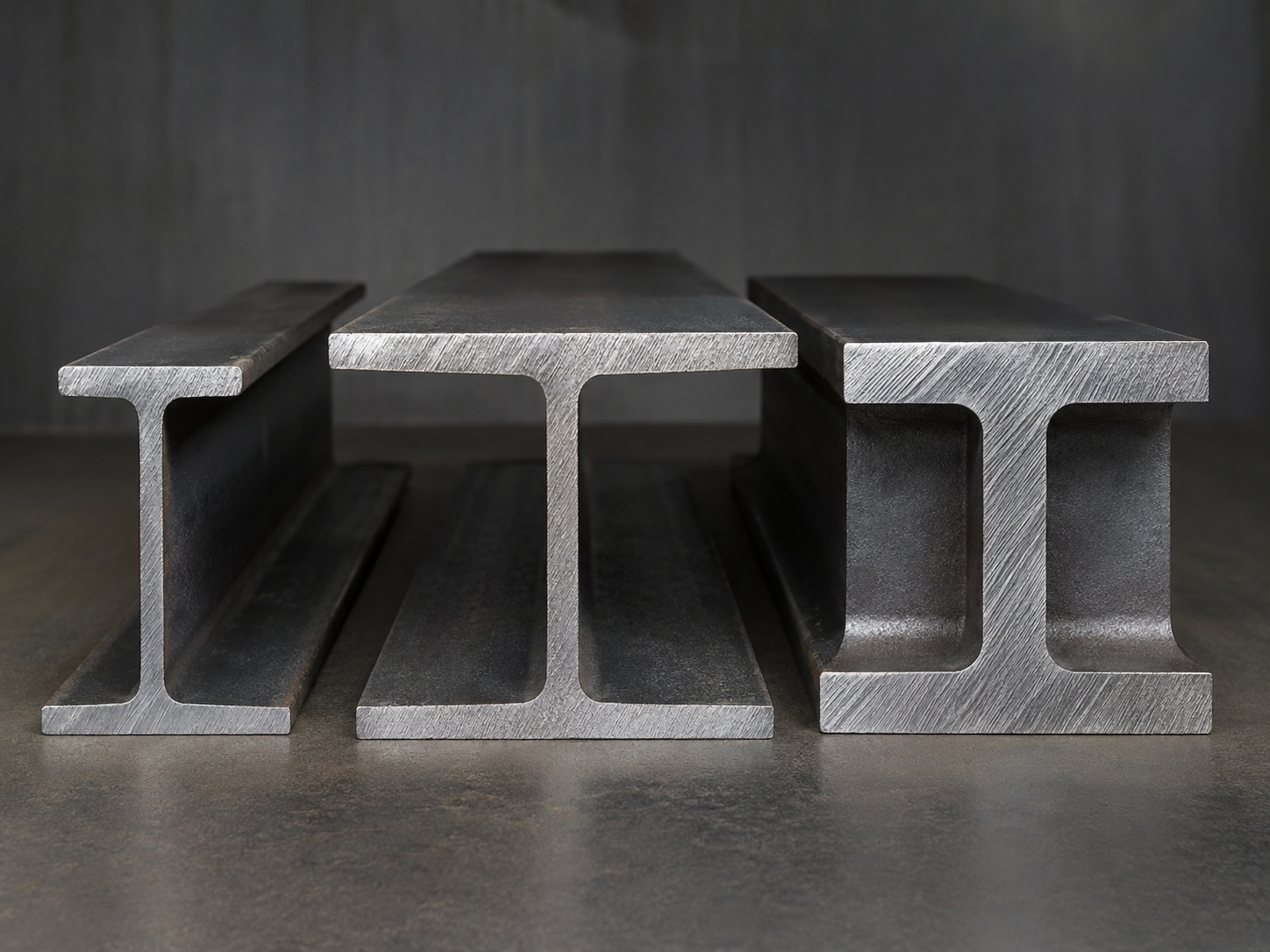

Какие виды двутавра применяют

Для строительных конструкций используют нормальные, широкополочные, колонные и сварные двутавры.

Для большинства типовых перекрытий сначала рассматривают нормальную серию. Широкополочный вариант используют, когда увеличенная площадь опирания действительно требуется по расчёту.

Колонный профиль для обычной горизонтальной системы часто избыточен. Сварную конструкцию применяют там, где возможностей стандартного сортамента недостаточно.

Что означает маркировка

Маркировка содержит условный номер и буквенное обозначение серии:

• Б — нормальный двутавр;

• Ш — широкополочный;

• К — колонный;

• С — специальное исполнение, если оно предусмотрено стандартом.

Число в названии не всегда точно совпадает с фактической высотой. Поэтому параметры проверяют по таблице сортамента.

Для каждого типоразмера в ней указаны:

• фактическая высота;

• ширина сечения;

• толщина стенки;

• площадь металла;

• масса одного метра;

• момент инерции;

• момент сопротивления.

При заказе указывают полную маркировку, марку стали, длину и нормативный документ.

Почему нужно проверять прогиб

Профиль может выдерживать расчётные усилия, но оставаться недостаточно жёстким. Из-за чрезмерной деформации пол начинает вибрировать, появляется ощущение «батута», повреждаются покрытия и перегородки.

Особенно важна проверка жёсткости:

• при большом расстоянии между опорами;

• в жилых помещениях;

• под тяжёлым полом;

• при хрупкой отделке;

• рядом с перегородками;

• в помещениях с оборудованием;

• для конструкций, чувствительных к вибрации.

Поэтому расчёт выполняют не только по прочности, но и по деформациям.

Как марка стали влияет на результат

Марка стали определяет прочность, свариваемость и способность металла работать при низкой температуре.

Для обычных отапливаемых зданий применяют распространённые строительные марки. На улице, в холодном климате или при повышенных усилиях могут потребоваться низколегированные двутавры.

При подборе учитывают:

• минимальную температуру эксплуатации;

• уровень усилий;

• способ сварки;

• толщину деталей;

• требования к ударной вязкости;

• степень коррозионного воздействия.

Более прочная сталь не всегда позволяет уменьшить сечение. Жёсткость во многом определяется геометрией, а не только характеристиками материала.

Что выбрать под конкретную задачу

Для частного дома

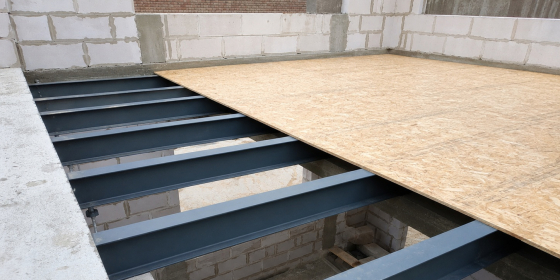

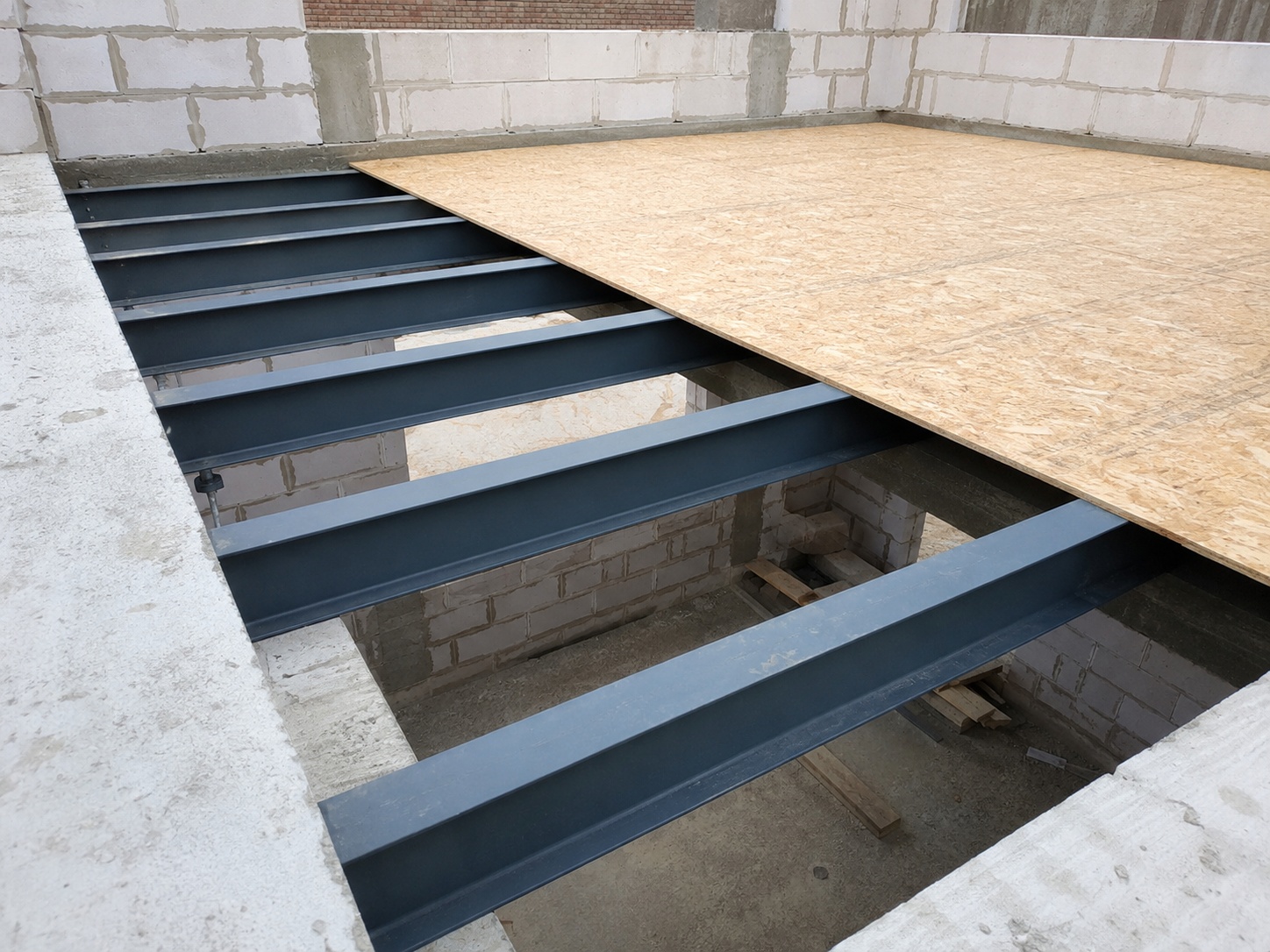

Для межэтажной или чердачной системы частного дома чаще применяют нормальный горячекатаный двутавр. Подходящий типоразмер определяют по ширине помещения, составу пола и расположению несущих стен.

В каталоге можно подобрать стальную двутавровую балку нужной серии и марки стали.

Перед расчётом уточняют:

• направление укладки;

• расстояние между соседними элементами;

• материал опорных стен;

• положение перегородок;

• возможность установки дополнительной стойки;

• тип настила и отделки.

Для бетонного перекрытия

Монолитный бетон и тяжёлая стяжка создают значительный постоянный вес. В такой схеме проверяют не только металл, но и опорные узлы, анкеровку, совместную работу с бетоном и устойчивость при монтаже.

При необходимости применяют широкополочный или сварной вариант, однако его параметры должен подтвердить расчёт.

Для чердака

Холодный чердак обычно испытывает меньшие эксплуатационные воздействия, чем межэтажная конструкция. Однако нужно учесть утеплитель, настил, потолочную отделку, возможное хранение вещей и доступ для обслуживания кровли.

Сечение нельзя уменьшать только потому, что помещение не используется постоянно.

Для гаража или мастерской

В гараже возможны локальные воздействия от оборудования, подъёмных механизмов и складируемых материалов. Их положение желательно определить заранее.

При установке тали, станка или другого тяжёлого оборудования нагрузку рассчитывают отдельно. Обычная схема пола может быть на неё не рассчитана.

Для большого пролёта

При значительном расстоянии между опорами используют более жёсткий горячекатаный профиль, широкополочную серию, сварную конструкцию либо дополнительную колонну.

Установка промежуточной стойки нередко позволяет снизить расход металла и уменьшить строительную высоту.

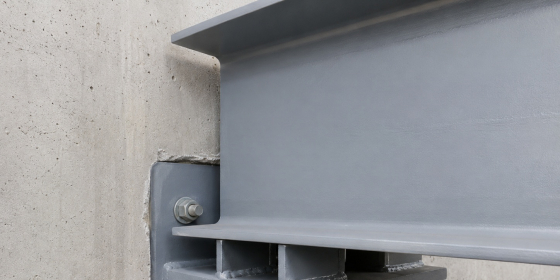

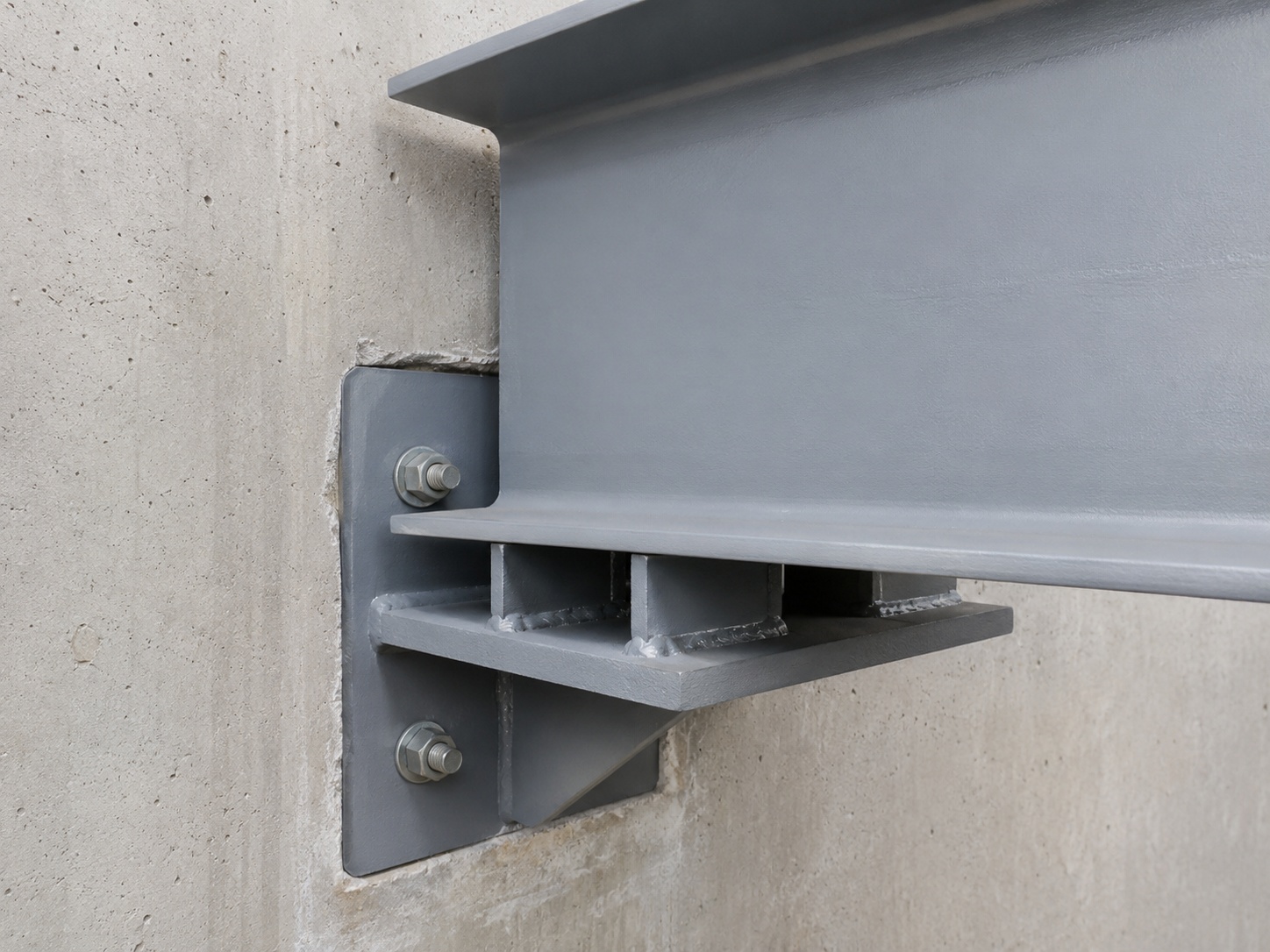

Как организовать опирание

Несущий элемент должен передавать усилие на стену, колонну или отдельную опорную деталь без местного смятия.

Для этого применяют:

• закладные детали;

• опорные пластины;

• распределительные подушки;

• анкеры;

• сварные или болтовые узлы;

• рёбра жёсткости.

Недостаточная площадь контакта может повредить стену даже при правильно подобранном металлопрокате. Глубину опирания и устройство узла указывают в проекте.

Концы профиля не следует просто заделывать в кладку без проверки несущей способности основания и защиты стали от коррозии.

Когда нужен сварной двутавр

Сварную конструкцию изготавливают из отдельных листовых деталей. Это позволяет задать нужную высоту стенки, ширину горизонтальных частей и толщину металла.

Такой вариант применяют:

• при больших расстояниях между опорами;

• при нестандартной расчётной схеме;

• под тяжёлое оборудование;

• при отсутствии подходящего горячекатаного типоразмера;

• для рам и специальных сооружений.

Изготовление требует проекта, контроля геометрии и проверки сварных швов. Использовать произвольно собранный профиль в ответственной конструкции нельзя.

Когда лучше выбрать другой вид проката

Двутавр эффективен при работе на изгиб, но подходит не для любой задачи.

В зависимости от схемы могут применяться:

• швеллер — для рам, обвязок и отдельных узлов;

• профильная труба — для пространственных каркасов;

• ферма — для перекрытия большого расстояния при ограниченной массе;

• железобетон — при монолитной строительной схеме;

• деревянные балки — в лёгких малоэтажных зданиях.

Материалы сравнивают по расчётной несущей способности, строительной высоте, способу монтажа, стоимости и требованиям к огнезащите.

Распространённые ошибки

При подборе металлопроката часто допускают следующие ошибки:

• ориентируются только на высоту сечения;

• не учитывают массу пола и перегородок;

• игнорируют локальные воздействия;

• назначают слишком большой интервал между элементами;

• не проверяют деформацию;

• выбирают серию только по цене;

• не рассчитывают опорные узлы;

• заменяют один тип другим без проверки характеристик;

• используют более прочную сталь как способ уменьшить высоту;

• не предусматривают защиту металла.

Для ответственных конструкций типоразмер должен быть указан в проекте.

Как выбрать подходящий вариант

Для типовой межэтажной или чердачной системы сначала рассматривают нормальный горячекатаный двутавр. Широкополочный вариант нужен при большой площади опирания или повышенных усилиях. Сварную конструкцию используют для нестандартных схем и значительных расстояний между опорами.

Перед покупкой проверяют марку стали, геометрические характеристики, массу одного метра и расчётные показатели. Прочность, устойчивость, деформацию и опорные узлы должен подтвердить инженерный расчёт.
