Как выбрать арматуру для фундамента: класс, диаметр и количество

Арматуру для фундамента подбирают по классу стали, сечению прутков, типу основания и расчётной нагрузке. Для основных поясов обычно используют рифлёную А500С, а для хомутов и вспомогательных связей — гладкую А240, известную также как А-I или А1.

Объём металла зависит от размеров основания, схемы армирования, шага поперечных связей и нахлёстов. Универсального решения нет: увеличение сечения прутков не обеспечит прочность, если неправильно определены их число и расположение.

Зачем армировать фундамент

Бетон хорошо работает на сжатие, но хуже переносит растяжение и изгиб. Стальное усиление воспринимает эти нагрузки, снижает риск появления трещин и помогает основанию сохранять целостность при осадке или подвижках грунта.

В конструкции разные детали выполняют свои задачи:

• продольные прутки воспринимают основные усилия;

• верхний и нижний пояса усиливают растянутые зоны;

• поперечные связи объединяют конструкцию;

• вертикальные перемычки удерживают пояса на нужном расстоянии;

• дополнительные участки усиливают углы и примыкания.

Для железобетонных конструкций применяют стальную арматуру и катанку разных классов и размеров. Точные параметры указывают в проекте.

Какой класс выбрать

Для основных несущих поясов чаще используют А500С с периодическим профилем. Гладкая А240 подходит преимущественно для поперечных и монтажных связей, если такое решение предусмотрено расчётом.

А500С

Периодический профиль обеспечивает хорошее сцепление с бетоном. Такой прокат применяют в продольных поясах ленты, сетках монолитной плиты и ростверках.

Буква «С» обозначает свариваемость. Однако способ соединения должен соответствовать проекту и технологии монтажа.

А240, А-I или А1

А240 — современное обозначение гладкого проката, который также называют А-I или А1. Это не разные классы, а варианты маркировки одного материала.

Его применяют для:

• поперечных связей;

• вертикальных перемычек;

• монтажных деталей;

• конструктивного усиления;

• закладных элементов.

Использовать гладкие прутки вместо рифлёных в несущих поясах без расчёта нельзя. Из-за ровной поверхности они хуже сцепляются с бетоном.

Сравнение основных классов

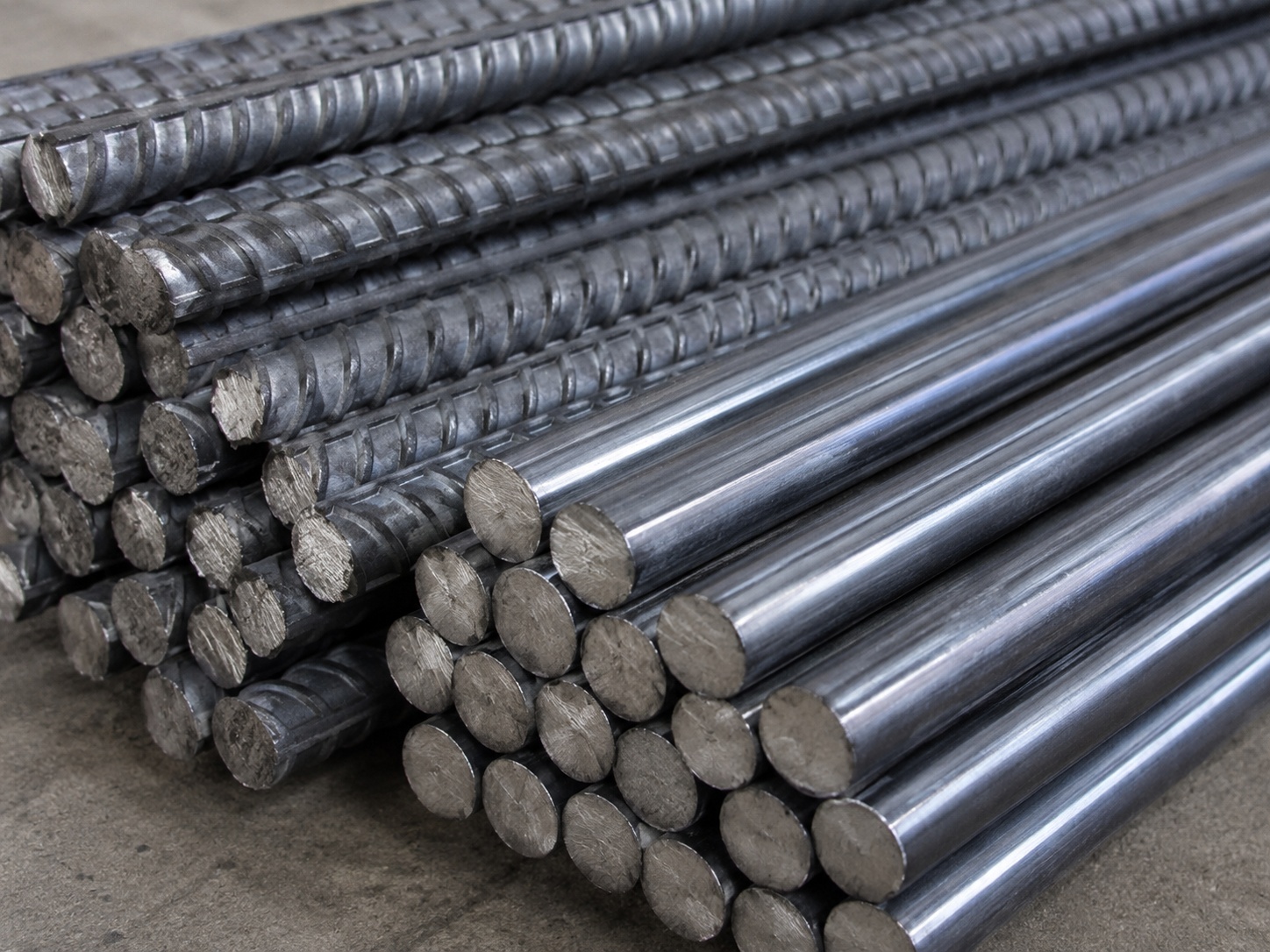

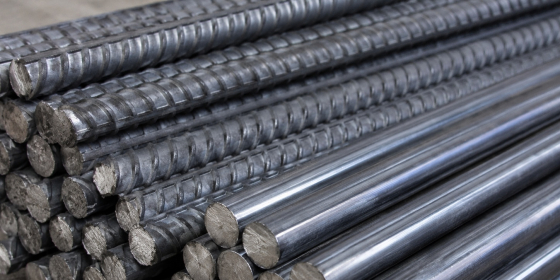

А500С и А400 имеют периодический профиль и подходят для несущего армирования. А240 отличается гладкой поверхностью и чаще используется во вспомогательных деталях.

Цена зависит не только от марки стали, но также от сечения, длины, массы погонного метра и объёма партии.

Какой диаметр нужен

Размер прутков определяют по типу основания, его сечению и нагрузке от здания. В частном строительстве для несущих поясов часто применяют значения от 10 до 16 мм, но окончательный выбор должен подтверждаться расчётом.

Значения в таблице ориентировочные. На выбор влияют:

• материал и этажность дома;

• ширина и высота ленты;

• толщина плиты;

• расстояние между опорами;

• расположение несущих стен;

• характеристики грунта;

• расчётные усилия.

Более толстые прутки не исправят ошибочную схему. Надёжность зависит также от их числа, шага и расположения.

Как рассчитать расход металла

Сначала составляют схему армирования, затем отдельно определяют метраж продольных поясов, поперечных связей, нахлёстов и усилений.

Для ленточного основания расчёт выполняют поэтапно:

1. Определяют суммарный периметр наружных и внутренних лент.

2. Умножают его на число продольных линий.

3. Рассчитывают поперечные связи по заданному шагу.

4. Находят метраж одной такой детали.

5. Добавляют усиление углов и примыканий.

6. Учитывают соединения и запас на резку.

Например, если суммарная протяжённость ленты составляет 40 м, а схема включает четыре продольные линии:

40 × 4 = 160 м.

К результату прибавляют запас на соединения, углы и локальное усиление.

Расчёт поперечных связей

Их число определяют по протяжённости ленты и заданному шагу. При периметре 40 м и расстоянии 300 мм расчёт будет следующим:

40 ÷ 0,3 ≈ 134 промежутка.

Самих деталей потребуется немного больше, поскольку они устанавливаются в начале и конце участков, а также дополнительно в углах и примыканиях.

Как определить вес

Массу рассчитывают по размеру сечения и общему метражу. Это помогает оценить вес всей конструкции, стоимость закупки и условия доставки.

Например, масса 160 м проката размером 12 мм составит:

160 × 0,888 = 142,08 кг.

Фактический показатель может немного отличаться в пределах допустимых отклонений.

Что выбрать под конкретную задачу

Подходящий материал зависит от функции детали. В несущих поясах нужна рифлёная поверхность, для поперечных связей допускается А240, а готовая сетка подходит только при соответствии расчётной схеме.

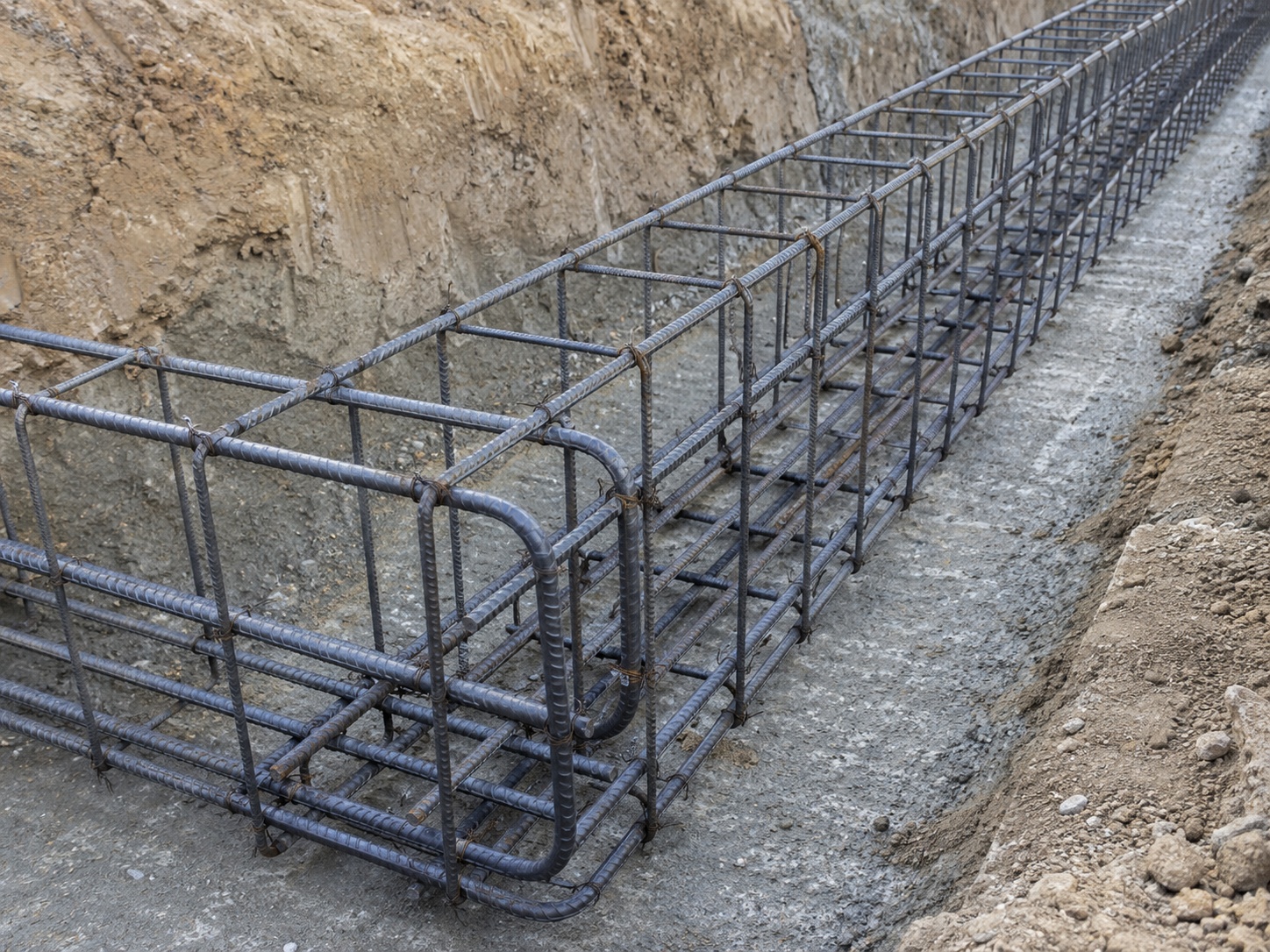

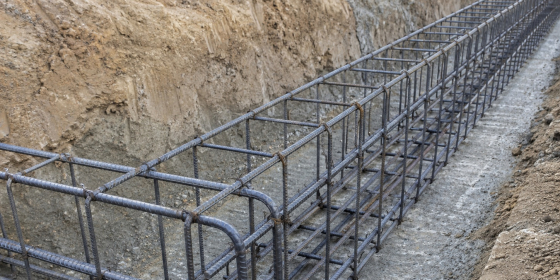

Для ленточного фундамента

В верхнем и нижнем поясах обычно применяют рифлёную арматуру А500С. Её параметры определяют по ширине ленты, нагрузке от здания и характеристикам грунта.

Конструкция включает продольные прутки, поперечные детали, вертикальные перемычки и усиление углов.

Для связей можно использовать гладкую арматуру А1, или А240, если характеристики соответствуют проекту.

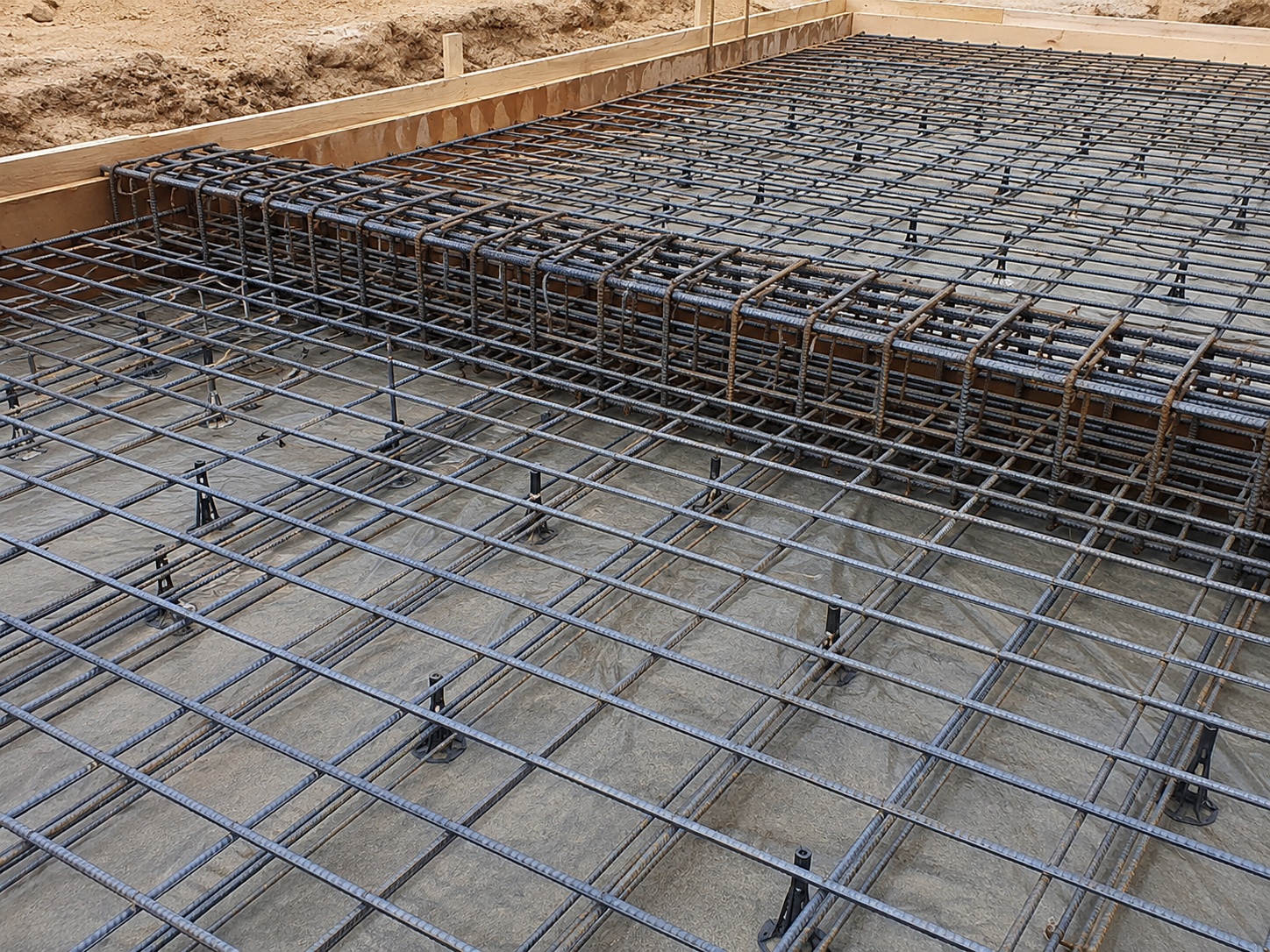

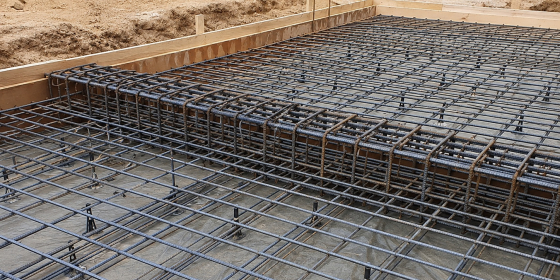

Для монолитной плиты

Плиту обычно усиливают двумя сетками из рифлёных прутков. Их укладывают в продольном и поперечном направлениях. Под несущими стенами и другими нагруженными зонами предусматривают дополнительное усиление.

Готовая сварная сетка для армирования подходит только при совпадении размера ячейки, класса стали, толщины проволоки и прочности соединений с расчётной схемой.

Для свайного ростверка

Ростверк усиливают продольными поясами и поперечными связями. Конструкцию соединяют с выпусками из свай, чтобы основание работало как единое целое.

Параметры зависят от:

• сечения ростверка;

• расстояния между опорами;

• массы здания;

• распределения нагрузок;

• способа соединения со сваями.

Для лёгкой постройки

Для хозблока, навеса или небольшой хозяйственной конструкции иногда подходят прутки меньшего сечения. Однако учитывать нужно не только массу строения, но также размеры основания и особенности грунта.

Для тяжёлого дома

Кирпичные здания, дома с массивными перекрытиями и объекты на слабых грунтах требуют конструктивного расчёта. Простое увеличение сечения металла не заменяет правильно выбранную схему.

Как соединять элементы

В частном строительстве конструкцию чаще собирают вязальной проволокой. Такой способ удерживает детали в заданном положении и не меняет свойства стали в местах соединения.

Сварку применяют только для подходящих марок металла и при соблюдении технологии. Соединять таким способом любой прокат только ради ускорения монтажа нельзя.

При сборке проверяют:

• нахлёсты;

• оформление углов;

• расстояние между поперечными деталями;

• положение поясов;

• устойчивость конструкции;

• защитный слой бетона.

Частые ошибки при армировании

Ошибки в выборе материала и монтаже снижают прочность основания и повышают риск появления трещин.

Чаще всего встречаются:

• гладкие прутки в несущих поясах;

• недостаточное сечение продольных деталей;

• слишком редкое расположение связей;

• простое перекрещивание прутков в углах;

• короткие нахлёсты;

• отсутствие защитного слоя;

• укладка металла непосредственно на грунт;

• сварка неподходящей марки стали;

• смещение конструкции при бетонировании.

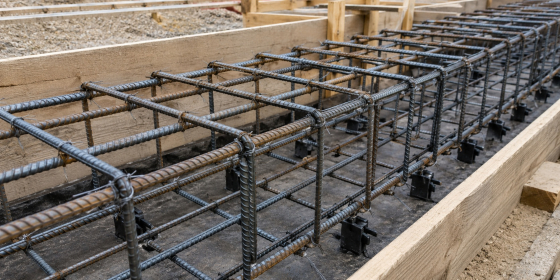

Собранное усиление устанавливают на специальные фиксаторы. Металл не должен соприкасаться с грунтом или опалубкой, иначе он окажется недостаточно защищён от влаги и коррозии.

Что проверить перед заливкой

До бетонирования конструкцию сверяют с проектной схемой. После заливки исправить положение деталей уже не получится.

Проверяют:

• класс стали и сечение прутков;

• число продольных линий;

• расстояние между связями;

• усиление углов;

• нахлёсты;

• качество соединений;

• толщину защитного слоя;

• устойчивость собранной конструкции.

Таблицы позволяют предварительно оценить расход и массу металла, но параметры основания жилого дома должны подтверждаться расчётом.
