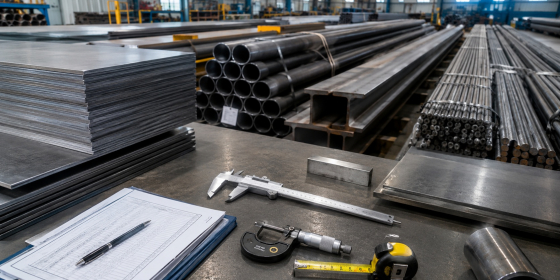

Как проверить металлопрокат при приемке: поверхность, геометрия и документы

Правильная приемка металлопроката помогает выявить несоответствия до того, как материал поступит в производство, резку, сварку или монтаж. Проверка качества включает контроль сопроводительных документов, визуальный осмотр поверхности, измерение геометрических параметров и при необходимости дополнительные испытания.

Некачественный или не соответствующий заказу прокат может стать причиной брака готовых изделий, затруднить сборку конструкций и увеличить производственные затраты. Поэтому при приемке важно последовательно проверить документы, состояние металла, фактические размеры и соответствие партии требованиям ГОСТ, ТУ, спецификации или другой нормативной документации.

Какие документы нужно проверить при приемке металлопроката?

Первый этап приемки — проверка документов, сопровождающих поставленную партию. Сведения в них должны соответствовать заказу, маркировке продукции и фактически полученному металлопрокату.

В зависимости от вида продукции и условий поставки проверяют сертификат или другой документ о качестве, паспорт продукции, накладную, спецификацию и предусмотренную договором документацию.

Сертификат качества может содержать сведения о:

• марке стали или сплава;

• химическом составе;

• механических свойствах;

• номере плавки или партии;

• результатах заводских испытаний;

• размерах продукции;

• стандарте производства.

Паспорт продукции, если он предусмотрен, содержит основные характеристики материала и сведения о партии. В накладной проверяют наименование проката, количество или массу, а также данные, позволяющие сопоставить документы с полученной продукцией.

Особое внимание нужно уделять соответствию марки металла. Если в сертификате указана одна марка стали, а маркировка партии содержит другие данные, материал не следует передавать в производство до выяснения причины расхождения.

Проверяют и саму маркировку: она может находиться непосредственно на изделии, пачке, рулоне или бирке. Номер партии или плавки, марка материала и другие идентификационные данные должны позволять связать продукцию с сопроводительными документами.

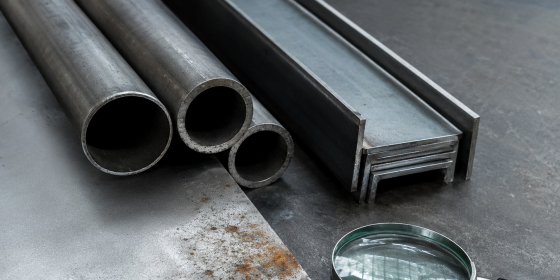

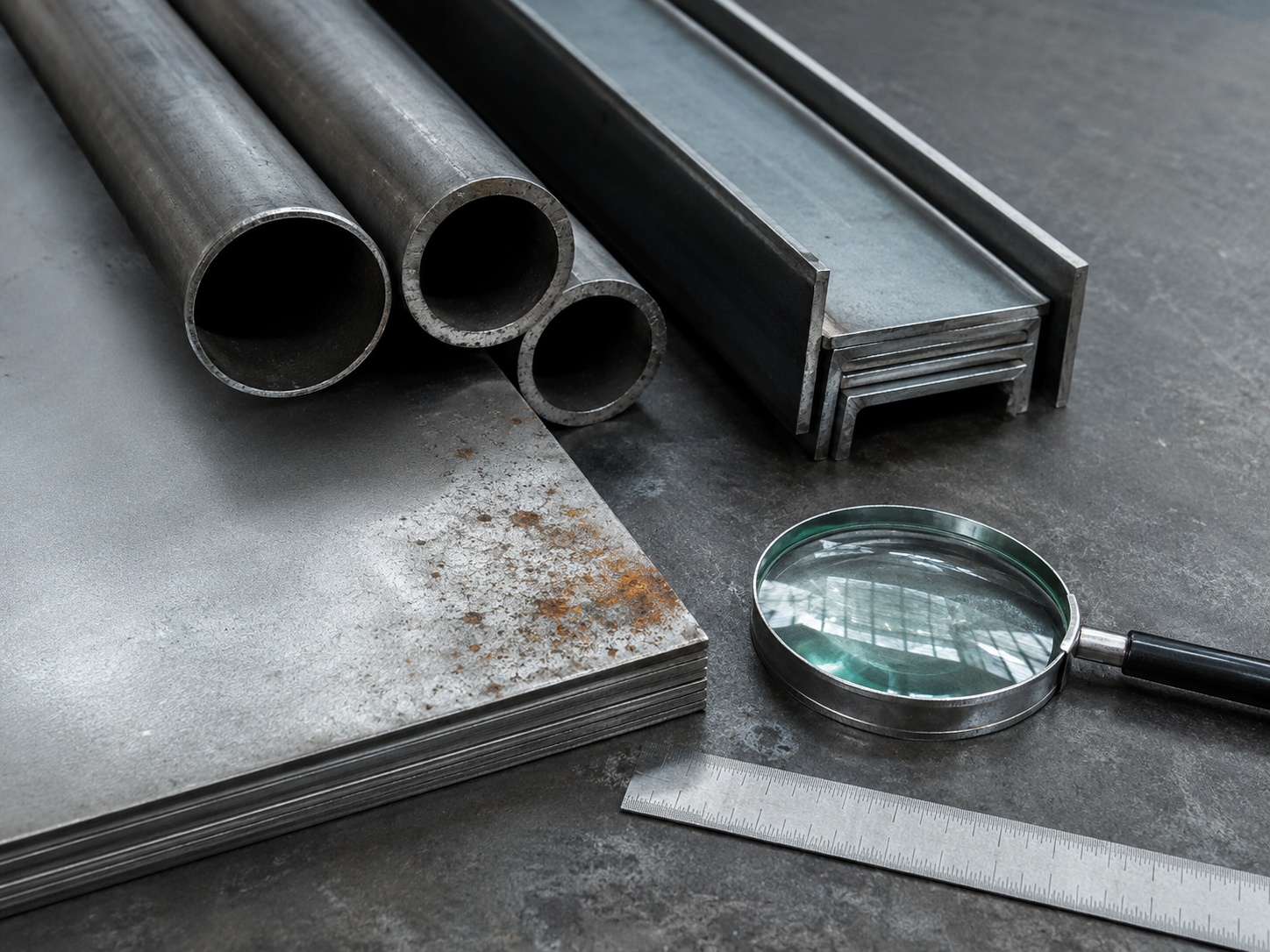

Как провести визуальный контроль поверхности металла?

Визуальный контроль позволяет обнаружить заметные дефекты, следы коррозии и повреждения, полученные при хранении или транспортировке. Осматривать нужно поверхность изделий, кромки, торцы, углы и другие участки, состояние которых может повлиять на дальнейшую обработку.

При приемке обращают внимание на наличие:

• трещин;

• расслоений;

• глубоких задиров и царапин;

• вмятин;

• деформаций;

• повреждений кромок и торцов;

• значительной коррозии;

• дефектов защитного покрытия.

Оценивать поверхность необходимо с учетом типа проката и способа его производства. Например, горячекатаный материал по внешнему виду отличается от холоднокатаного, поэтому сама по себе более шероховатая поверхность или наличие характерной окалины еще не означает брак.

Ржавчина также требует оценки по степени повреждения металла. Поверхностные следы коррозии и глубокое поражение поверхности имеют разное значение, а допустимость конкретного состояния определяется требованиями ГОСТ или ТУ на продукцию.

У листового металла дополнительно проверяют волнистость, состояние кромок, вмятины и загнутые углы. Лист должен соответствовать требованиям по плоскостности и качеству поверхности, установленным для конкретного вида проката.

У стальных труб обращают внимание на вмятины, деформацию сечения, состояние торцов и, для сварной продукции, качество шва. При приемке изделий из цветных металлов также оценивают состояние поверхности и следы окисления, однако только по цвету нельзя достоверно определить марку или качество материала.

Как проверить размеры и геометрию металлопроката?

Измерительный контроль нужен для проверки фактической длины, ширины, толщины, диаметра и формы профиля. Полученные значения сравнивают с заказанными параметрами и допустимыми отклонениями по ГОСТ, ТУ или другой документации на конкретный прокат.

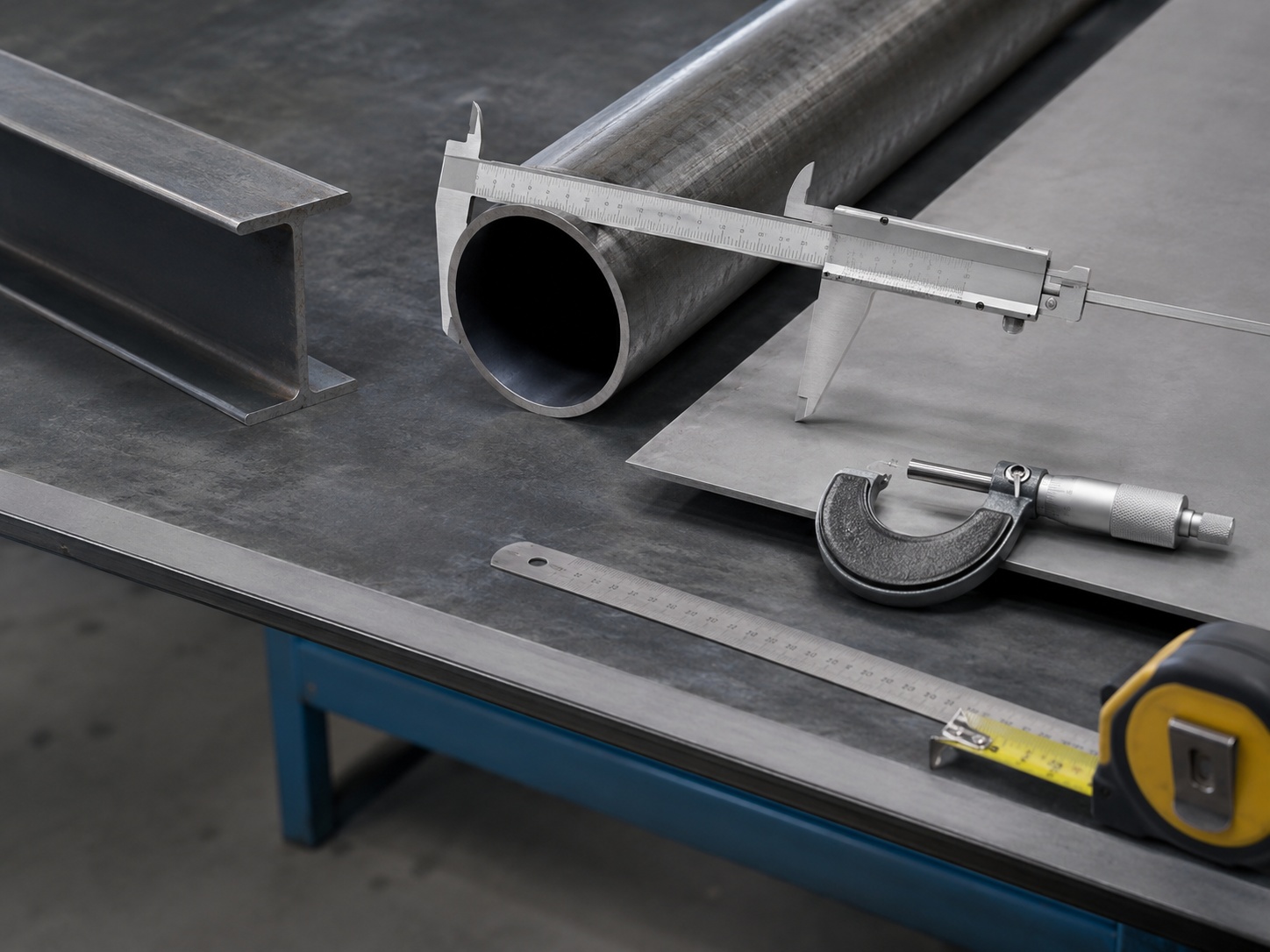

Для измерений используют:

• рулетку;

• металлическую линейку;

• штангенциркуль;

• микрометр;

• угольник;

• поверочную линейку;

• шаблоны и калибры.

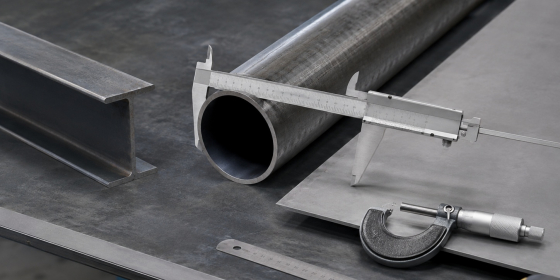

Длину проверяют рулеткой, диаметр и размеры сечения — штангенциркулем, а толщину листа или стенки трубы — микрометром либо другим подходящим инструментом. Измерения желательно проводить в нескольких местах, поскольку единичный замер не всегда позволяет оценить геометрию всего изделия.

Не следует использовать одинаковые допустимые отклонения для всех видов металлопроката. Нормы зависят от продукции, номинальных размеров, класса точности и стандарта, по которому она изготовлена.

Например, требования к листам и профилям могут существенно различаться. Поэтому фактические результаты измерений всегда сопоставляют именно с документацией на проверяемое изделие.

При контроле круглых труб дополнительно определяют овальность: диаметр измеряют в нескольких направлениях одного сечения и сравнивают полученные значения. У профильных труб проверяют ширину и высоту сечения, состояние углов и прямолинейность.

Нужны ли механические испытания при приемке?

Простые механические проверки могут дать только предварительное представление о свойствах материала и не подтверждают его марку. Для точной оценки химического состава, прочности, пластичности и других характеристик необходимы стандартизированные испытания.

В исходной практике иногда используют царапание, изгиб небольшого образца или магнит для ориентировочной оценки материала. Однако результаты таких проверок нельзя считать достаточным основанием для подтверждения соответствия стали сертификату качества.

Испытание на изгиб, если оно предусмотрено для конкретного вида продукции, выполняют по установленной методике. Аналогично твердость следует определять стандартизированными способами, а не только по сопротивлению поверхности надфилю.

Магнит также имеет ограниченное применение. Большинство углеродистых сталей обладает выраженными магнитными свойствами, однако такой тест не позволяет установить конкретную марку металла, а некоторые нержавеющие стали могут магнититься слабо или изменять магнитные свойства после обработки.

Если материал предназначен для ответственных конструкций, при необходимости проводят лабораторные испытания:

• химический или спектральный анализ;

• испытание на растяжение;

• определение твердости;

• испытание на ударную вязкость;

• испытание на изгиб;

• другие проверки, предусмотренные стандартом.

Для поиска скрытых дефектов могут применяться методы неразрушающего контроля, например ультразвуковой, магнитопорошковый или капиллярный. Необходимость таких процедур зависит от назначения проката и требований проекта.

Как учитывать особенности разных видов проката?

Каждый вид металлопроката имеет собственные контролируемые параметры и характерные дефекты. Поэтому общий порядок приемки сохраняется, но визуальный и измерительный контроль необходимо адаптировать к форме и назначению продукции.

Листовой прокат проверяют по толщине, ширине, длине, состоянию поверхности и плоскостности. Измерения толщины проводят в нескольких точках, а обнаруженную волнистость или деформацию сравнивают с допусками применяемого стандарта.

У трубного проката контролируют:

• наружный диаметр или размеры профильного сечения;

• толщину стенки;

• длину;

• овальность круглых труб;

• прямолинейность;

• состояние поверхности и торцов;

• сварной шов, если труба изготовлена сварным способом.

Арматуру проверяют по размерам, состоянию поверхности и геометрии профиля. Трещины, расслоения, значительное искривление и повреждение периодического профиля требуют оценки на соответствие нормативным требованиям.

Балки и швеллеры контролируют по основным размерам сечения и прямолинейности. Для уголков и другого фасонного проката важно отсутствие недопустимого скручивания, деформации полок и нарушения геометрии, поскольку такие дефекты затрудняют монтаж и изготовление металлоконструкций.

Для нержавеющего и цветного проката действуют те же основные этапы контроля: документы, маркировка, осмотр поверхности и проверка геометрии. Дополнительные требования определяются конкретной маркой материала, видом изделия и нормативной документацией.

Как оформить результаты контроля?

Результаты приемки необходимо зафиксировать в журнале входного контроля, акте или другой форме, принятой на предприятии. Запись должна показывать, какая партия проверялась, какие параметры были проконтролированы и какое решение принято по результатам осмотра.

Обычно указывают:

• дату приемки;

• наименование продукции;

• поставщика или производителя;

• марку металла;

• номер партии или плавки;

• количество;

• проверенные документы;

• фактические размеры;

• выявленные дефекты;

• результаты дополнительного контроля;

• решение о приемке материала.

При обнаружении несоответствия желательно выполнить фотофиксацию. Особенно полезно сфотографировать общий вид партии, маркировку и сам дефект крупным планом.

Некондиционный или спорный материал отделяют от уже принятого проката и маркируют, чтобы он случайно не поступил в обработку. После этого оформляют необходимые документы и согласовывают дальнейшие действия с поставщиком.

Как использовать чек-лист при приемке металлопроката?

Чек-лист помогает не пропустить основные этапы проверки и одинаково контролировать разные партии. Его можно использовать как основу для внутреннего регламента входного контроля на складе или производственной площадке.

Чек-лист приемки металлопроката:

1. Проверить сопроводительные документы.

2. Сопоставить марку металла и номер партии или плавки.

3. Проверить маркировку изделий или упаковки.

4. Выполнить визуальный осмотр поверхности.

5. Проверить кромки, торцы и сварные швы, если они есть.

6. Измерить основные размеры и геометрию.

7. Сопоставить результаты с заказом, ГОСТ или ТУ.

8. При необходимости провести дополнительные испытания.

9. Зафиксировать результаты входного контроля.

10. Отдельно разместить продукцию с выявленными несоответствиями.

Последовательная проверка особенно важна при крупных поставках, где контроль может выполняться выборочно по установленным на предприятии правилам. При этом выборка должна быть достаточной для оценки состояния партии и соответствовать принятой процедуре контроля.

Как правильно работать с поставщиком при обнаружении дефектов?

При обнаружении несоответствия нужно зафиксировать состояние материала и сопоставить его с требованиями заказа и нормативной документации. Четко оформленные результаты контроля позволяют предметно обсуждать замену продукции, возврат или другие варианты урегулирования.

В договоре поставки желательно заранее определить:

• требования к качеству;

• марку и стандарт материала;

• размеры и допустимые параметры;

• комплект сопроводительных документов;

• порядок приемки;

• действия сторон при обнаружении несоответствий.

Если обнаружен брак, составляют акт с описанием дефекта, номером партии, фактическими результатами измерений и фотографиями. Материал до принятия решения лучше хранить отдельно и не подвергать резке, сварке или другой обработке, которая может затруднить подтверждение первоначального состояния.

При регулярных поставках полезно учитывать типичные отклонения по каждому поставщику. Такая статистика помогает выявлять повторяющиеся проблемы с маркировкой, геометрией, упаковкой, поверхностью или документами.

Почему комплексная приемка металлопроката важна?

Полноценная приемка должна объединять документальный контроль, осмотр поверхности и проверку фактической геометрии продукции. Только один из этих этапов не дает полной информации о соответствии поставленной партии требованиям заказа.

Документы подтверждают происхождение и характеристики материала, визуальная проверка помогает выявить видимые дефекты, а измерения показывают фактические размеры изделий. Для отдельных видов сортового проката и других ответственных материалов при необходимости дополнительно подтверждают химический состав и механические свойства.

Правильно организованный входной контроль позволяет обнаружить несоответствия до начала производства, уменьшить риск брака и упростить работу с поставщиком при возникновении претензий. Главное правило — оценивать конкретный металлопрокат по требованиям его ГОСТ, ТУ, проектной документации и условиям поставки, а не применять одинаковые критерии ко всем видам материала.
