Как подготовить профильную трубу к сварке и окрашиванию

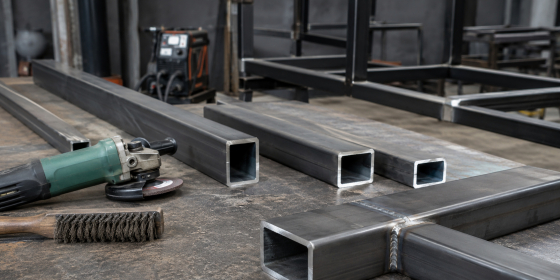

Подготовка профильной трубы к сварке и окрашиванию включает очистку металла, разметку и резку, обработку торцов, сборку и фиксацию деталей, зачистку сварного шва, удаление ржавчины и обезжиривание поверхности. От качества этих операций зависят прочность сварного соединения, внешний вид конструкции и срок службы защитного покрытия.

Даже качественная сталь и дорогая краска не дадут нужного результата, если металл подготовлен неправильно. Загрязнения ухудшают процесс сварки, неверный зазор увеличивает риск прожогов или непровара, а ржавчина, масло и окалина под краской становятся причиной коррозии и отслаивания покрытия.

Почему профильную трубу нужно подготавливать перед сваркой

Подготовка перед сваркой необходима для получения ровного и прочного сварного шва без пор, непроваров и значительных деформаций. Особенно важно правильно работать с тонкостенными профильными трубами, которые чувствительны к перегреву.

На качество сварки влияют:

• толщина стенки трубы;

• марка стали;

• состояние поверхности металла;

• форма и точность реза;

• величина зазора;

• положение соединяемых деталей;

• способ сварки;

• используемые электроды или проволока;

• сварочный ток и режим работы оборудования.

Квадратные и прямоугольные профильные трубы имеют плоские грани и выраженные углы, поэтому их удобно использовать при изготовлении рам, каркасов, ворот, ограждений, навесов и других металлических конструкций. При этом именно в местах стыков и углов ошибки подготовки особенно заметно влияют на качество шва.

Как очистить профильную трубу перед сваркой

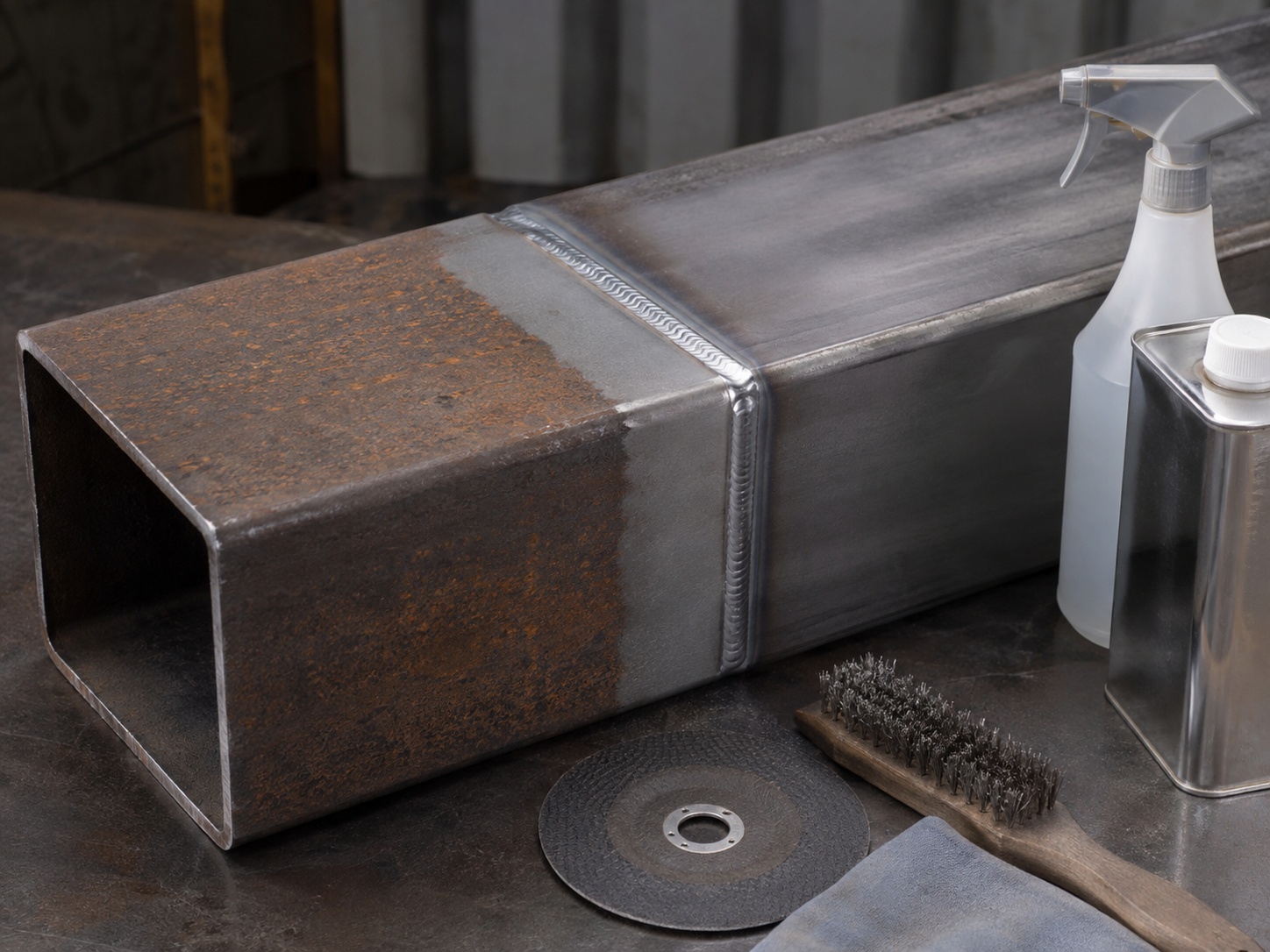

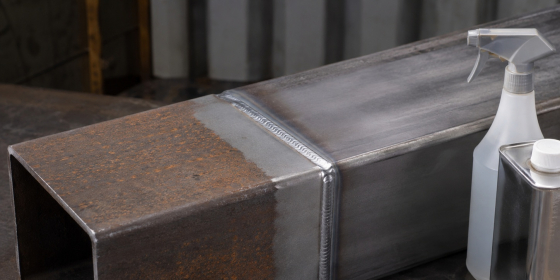

Перед сваркой поверхность трубы очищают от ржавчины, окалины, грязи, масла и старого покрытия. В зоне будущего шва должен оставаться чистый металл, поскольку любые загрязнения ухудшают стабильность дуги и качество сварного соединения.

Для очистки можно использовать металлическую щетку, абразивный круг или болгарку с подходящей насадкой. Обработать следует не только сам стык, но и небольшой участок поверхности по обе стороны будущего шва.

Если на металле присутствует масло или технологическая смазка, поверхность дополнительно обезжиривают. После подготовки желательно не касаться очищенных участков голыми руками.

Особенно тщательно следует работать с трубами, которые долго хранились под открытым небом. Даже небольшой слой ржавчины в зоне сварки может ухудшить качество соединения.

Как правильно подготовить торцы профильной трубы

Торцы трубы должны быть ровными, чистыми и соответствовать форме будущего соединения. После резки необходимо убрать заусенцы и проверить геометрию деталей, чтобы они точно совмещались между собой.

Разметку выполняют рулеткой, угольником, шаблоном и маркером. Для резки используют ленточную пилу, отрезной станок или болгарку — конкретный способ зависит от толщины стенки, размеров профиля и требуемой точности.

После резки необходимо:

1. удалить заусенцы;

2. выровнять края;

3. проверить угол реза;

4. очистить участок будущего шва;

5. примерить соединяемые детали;

6. проверить размеры конструкции.

Необходимость разделки кромок определяется толщиной стенки и выбранной технологией сварки. Для тонкостенных профильных труб сложная подготовка кромок обычно не требуется, тогда как при большей толщине стенки она может понадобиться для качественного провара соединения.

Как выставить профильные трубы перед сваркой

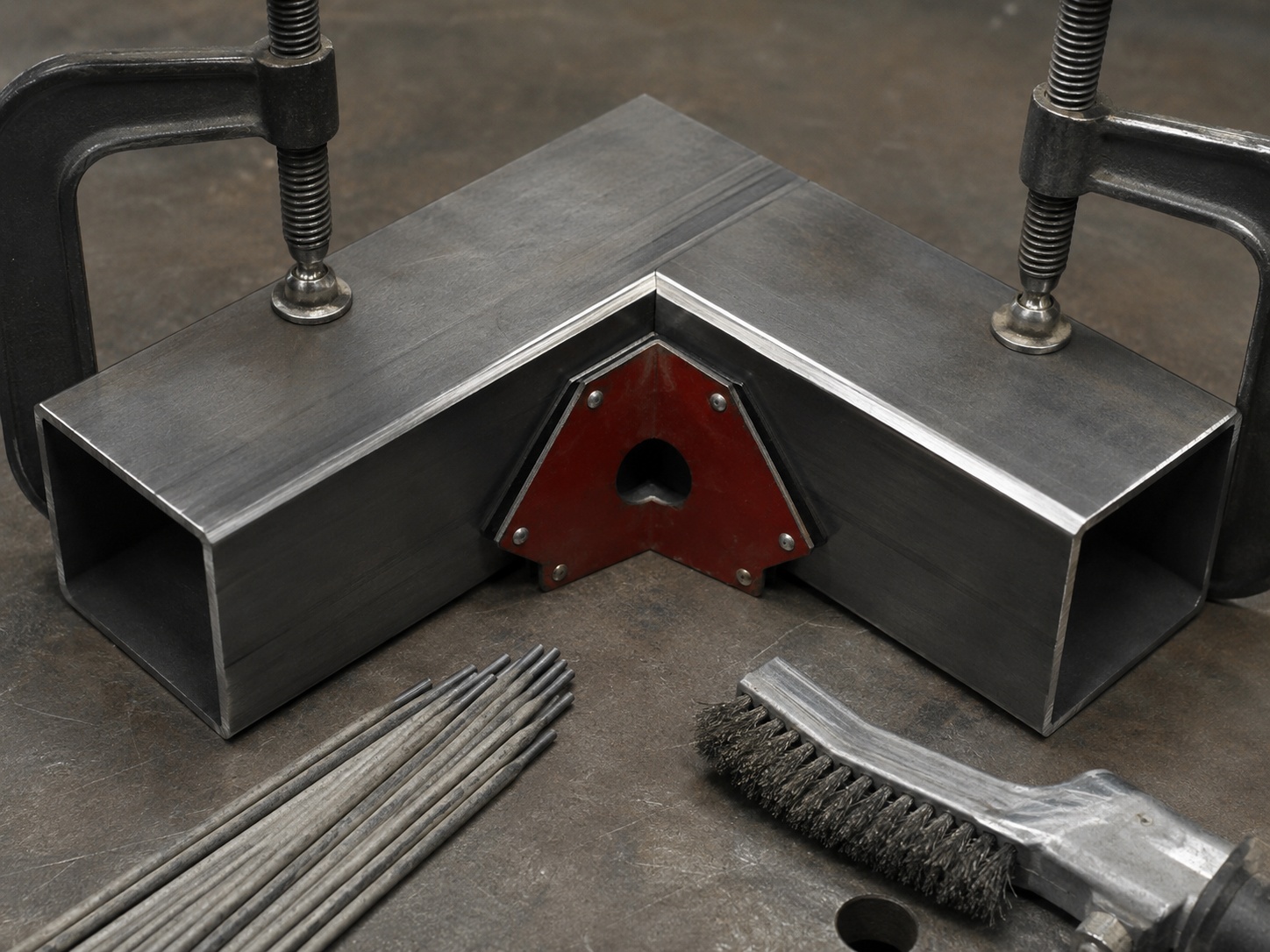

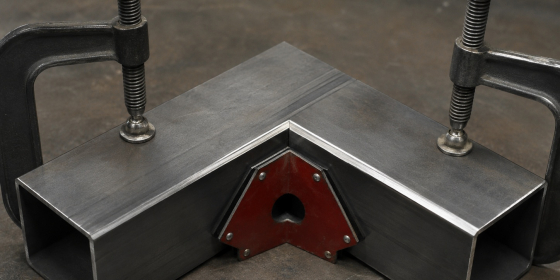

Перед сваркой трубы необходимо точно выставить и надежно зафиксировать. Если детали сместятся при нагреве, сварной шов получится неровным, а готовая конструкция может потерять заданную форму.

Для фиксации применяют:

• струбцины;

• магнитные угольники;

• сварочные столы;

• шаблоны;

• упоры;

• временные крепления.

При соединении деталей под прямым углом положение проверяют угольником. При сборке рам и каркасов дополнительно контролируют диагонали.

Сначала выполняют короткие прихватки в нескольких местах, после чего еще раз проверяют размеры и положение элементов. Только после этого начинают сваривать основной шов.

Особенно важна такая подготовка при работе с профильными трубами из низколегированной стали, применяемыми в конструкциях с повышенными требованиями к прочности.

Какой зазор оставлять между трубами перед сваркой

Величина зазора зависит от типа соединения, толщины стенки и технологии сварки. Единого значения для всех профильных труб нет, поэтому параметры стыка выбирают по чертежу, технологической карте или требованиям к конкретной конструкции.

Слишком большой зазор повышает риск прожога и увеличивает расход присадочного металла. Плохая подгонка деталей, наоборот, может стать причиной непровара и снижения прочности соединения.

Важно, чтобы зазор был равномерным по всей длине стыка. После выполнения прихваток его необходимо проверить еще раз.

Как выбрать электроды и режим сварки

Электроды выбирают по марке стали, толщине стенки и требованиям к прочности сварного соединения. Диаметр электрода и сварочный ток должны обеспечивать устойчивую дугу без прожогов и чрезмерного нагрева металла.

Для ручной дуговой сварки используются различные типы электродов, в том числе рутиловые и электроды с основным покрытием. Конкретный вариант выбирают с учетом назначения конструкции и характеристик свариваемой стали.

Необходимо учитывать:

• марку и тип электродов;

• толщину стенки профильной трубы;

• допустимое положение сварки;

• полярность;

• силу сварочного тока;

• требования к прочности шва;

• условия эксплуатации готового изделия.

Для тонких стенок обычно используют электроды небольшого диаметра и умеренный ток. Слишком высокая сила тока увеличивает риск прожогов и деформации трубы.

При полуавтоматической сварке вместо штучных электродов применяется сварочная проволока и защитный газ либо соответствующая порошковая проволока. Такой способ удобен при изготовлении большого количества однотипных изделий из профильных труб.

Как сваривать тонкостенную профильную трубу

Тонкостенную профильную трубу следует сваривать с ограниченным тепловложением, чтобы избежать прожогов и сильного коробления. Лучше выполнять короткие участки шва и распределять нагрев по конструкции, а не сваривать длинный участок непрерывно.

После предварительных прихваток основной шов ведут небольшими участками. Чередование сторон конструкции позволяет уменьшить температурные деформации.

Во время работы контролируют:

• стабильность сварочной дуги;

• глубину проплавления;

• положение электрода или горелки;

• скорость ведения шва;

• температуру металла;

• появление прожогов;

• геометрию конструкции.

Если металл заметно перегревается или профиль начинает деформироваться, сварку следует временно остановить и дать детали остыть.

Что нужно сделать со сварным швом после сварки

После сварки шов очищают от шлака, сварочных брызг и острых выступов. Затем соединение проверяют и при необходимости аккуратно шлифуют, особенно если конструкция в дальнейшем будет окрашиваться.

На поверхности не должны оставаться:

• шлак;

• рыхлая окалина;

• брызги металла;

• острые выступы;

• загрязнения;

• участки коррозии.

Не следует полностью стачивать сварной шов только ради ровного внешнего вида, если это уменьшает рабочее сечение соединения. Зачистка должна убрать поверхностные дефекты, не снижая прочность конструкции.

Особое внимание перед окрашиванием уделяют переходам от сварного металла к поверхности трубы. В этих местах защитное покрытие нередко получается тоньше и быстрее повреждается.

Почему профильную трубу нужно подготавливать перед окрашиванием

Подготовка поверхности обеспечивает хорошую адгезию краски и защищает сталь от коррозии. Покрытие должно контактировать с чистым металлом или совместимой грунтовкой, а не с ржавчиной, маслом, пылью или окалиной.

Если обработка выполнена плохо, краска может начать отслаиваться, а коррозия — развиваться под покрытием. Особенно быстро дефекты проявляются на конструкциях, работающих на улице или во влажной среде.

При изготовлении металлоконструкций широко используют профильные трубы квадратного и прямоугольного сечения. Независимо от формы перед окрашиванием необходимо тщательно обработать плоские грани, углы и все сварные соединения.

Как удалить ржавчину и окалину перед покраской

Ржавчину, рыхлую окалину и непрочное старое покрытие необходимо удалить до нанесения новой краски. Способ обработки выбирают с учетом состояния поверхности, размеров конструкции и требований лакокрасочной системы.

При механической обработке применяются абразивные круги, щетки и шлифовальные инструменты. В промышленном производстве может использоваться дробеметная или другая абразивоструйная очистка.

Степень подготовки поверхности должна соответствовать требованиям выбранной системы окрашивания. Обозначения St применяются для ручной и механизированной очистки, Sa — для абразивоструйной обработки.

Зачем обезжиривать профильную трубу перед окраской

Обезжиривание удаляет масло, жир и другие загрязнения, мешающие краске сцепляться с поверхностью. Даже после шлифования визуально чистый металл может сохранять тонкую пленку технологической смазки.

Особенно тщательно обезжиривают:

• сварные соединения;

• углы;

• участки после механической обработки;

• места, которых касались руками;

• поверхности, контактировавшие со смазочными материалами.

После обезжиривания металл должен оставаться чистым и сухим. Окраску желательно проводить без длительного перерыва, чтобы на подготовленной стали не успела образоваться новая поверхностная ржавчина.

Нужна ли грунтовка перед окрашиванием

Грунтовку используют, если она предусмотрена выбранной системой защитного покрытия. Она повышает антикоррозионную стойкость, улучшает сцепление последующих слоев и дополнительно защищает сварные швы и другие уязвимые участки.

Грунтование особенно важно для конструкций:

• эксплуатируемых на улице;

• работающих во влажной среде;

• рассчитанных на длительный срок службы;

• имеющих большое количество сварных соединений;

• окрашиваемых материалами, технология которых предусматривает грунтовочный слой.

Грунтовка должна быть совместима с финишной краской. Наносить ее на грязный, жирный или покрытый рыхлой ржавчиной металл нельзя, если производитель состава прямо не предусматривает другой способ применения.

Как подготовить оцинкованную профильную трубу

Оцинкованная профильная труба требует особого подхода и при сварке, и при окрашивании. Цинковый слой влияет на процесс сварки, а некоторые обычные лакокрасочные материалы имеют недостаточную адгезию к новой оцинкованной поверхности.

В зоне сварного соединения покрытие подготавливают в соответствии с принятой технологией, а работы проводят при эффективной вентиляции и с использованием необходимых средств индивидуальной защиты. После сварки поврежденную антикоррозионную защиту восстанавливают подходящим составом.

При последующей окраске необходимо выбирать материалы и способ подготовки поверхности, предназначенные именно для оцинкованной стали.

Что выбрать под конкретную задачу

Способ подготовки зависит от толщины стенки, назначения конструкции, условий эксплуатации и типа защитного покрытия. Для небольшого бытового каркаса и промышленной сварной конструкции объем подготовки будет различаться.

Какие ошибки чаще допускают при подготовке трубы

Большинство дефектов сварки и окрашивания связано с нарушением последовательности подготовки. Ошибки на первых этапах невозможно полностью компенсировать более дорогими электродами, оборудованием или краской.

Наиболее распространенные ошибки:

• сварка по ржавчине, маслу или старой краске;

• неровная резка и плохая подгонка торцов;

• неправильный или неравномерный зазор;

• отсутствие надежной фиксации деталей;

• сварка без предварительных прихваток;

• слишком высокий ток при работе с тонкой стенкой;

• неправильно выбранные электроды или проволока;

• перегрев металла длинным непрерывным швом;

• оставленные сварочные брызги и шлак;

• окраска поверх ржавчины;

• отсутствие обезжиривания;

• недостаточная обработка углов и швов;

• нанесение краски на влажную или загрязненную поверхность.

Контроль желательно выполнять после резки, сборки, сварки и непосредственно перед нанесением защитного покрытия. Такая последовательность снижает риск прожогов, деформаций, коррозии и преждевременного отслаивания краски.

Где приобрести профильную трубу для сварных конструкций

Для изготовления каркасов, рам, ворот, ограждений, навесов, стоек и других сварных изделий важно подобрать профильную трубу подходящего сечения, толщины стенки и марки стали. В ассортименте ПКФ «РИМ» представлены квадратные профильные трубы и прямоугольные профильные трубы различных размеров для строительных и производственных задач.

При выборе следует учитывать расчетные нагрузки, размеры конструкции, условия эксплуатации и требования к последующей сварке и окрашиванию. Для конструкций с повышенными требованиями к защите от коррозии можно использовать оцинкованные профильные трубы, а для повышенных механических нагрузок — профиль из соответствующих конструкционных и низколегированных сталей.

Как подготовить профильную трубу в итоге

Профильную трубу сначала очищают и размечают, затем режут, обрабатывают торцы, выставляют и фиксируют детали прихватками. После сварки необходимо проверить и зачистить шов, удалить ржавчину, окалину, пыль и масло, после чего подготовить поверхность к грунтованию и окрашиванию.

Качество готового изделия зависит от всех этапов одновременно: точности резки, правильного зазора, фиксации деталей, режима сварки, выбора электродов или проволоки, обработки сварного шва и подготовки поверхности перед покраской. Последовательное соблюдение технологии помогает получить прочное сварное соединение и долговечное защитное покрытие.
