Балка или швеллер: что выбрать для несущей конструкции

Выбор между двутавровой балкой и швеллером определяется нагрузкой, длиной пролёта, схемой опирания и требуемой жёсткостью узла. В основных несущих участках чаще ставят балку, а П-образный прокат берут для рам, обвязки, усиления проёмов, лестничных маршей и второстепенных деталей каркаса.

Двутавр и швеллер применяются в строительстве, производстве металлокаркасов, перекрытий, площадок, опор и промышленных сооружений. При этом они по-разному работают на изгиб, воспринимают вертикальное усилие и ведут себя при кручении, поэтому заменять один вид проката другим без расчёта нельзя.

Что выбрать для несущего узла: балку или швеллер?

На участках с большим расстоянием между опорами чаще нужна двутавровая балка. Она лучше сопротивляется изгибу, уменьшает прогиб и даёт высокую пространственную жёсткость.

Швеллер рационален для рам, перемычек, обвязки, усиления проёмов, лестничных маршей и краевых участков. Его П-образное сечение удобно при монтаже к стенам, листовым материалам, закладным деталям и другим частям каркаса, но при значительных усилиях такой прокат требует правильной ориентации и раскрепления.

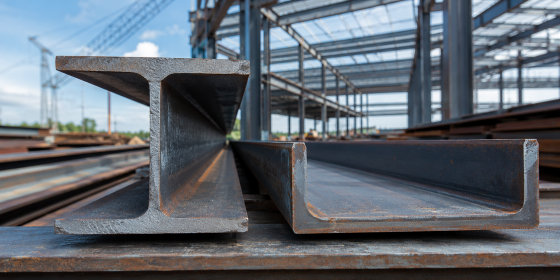

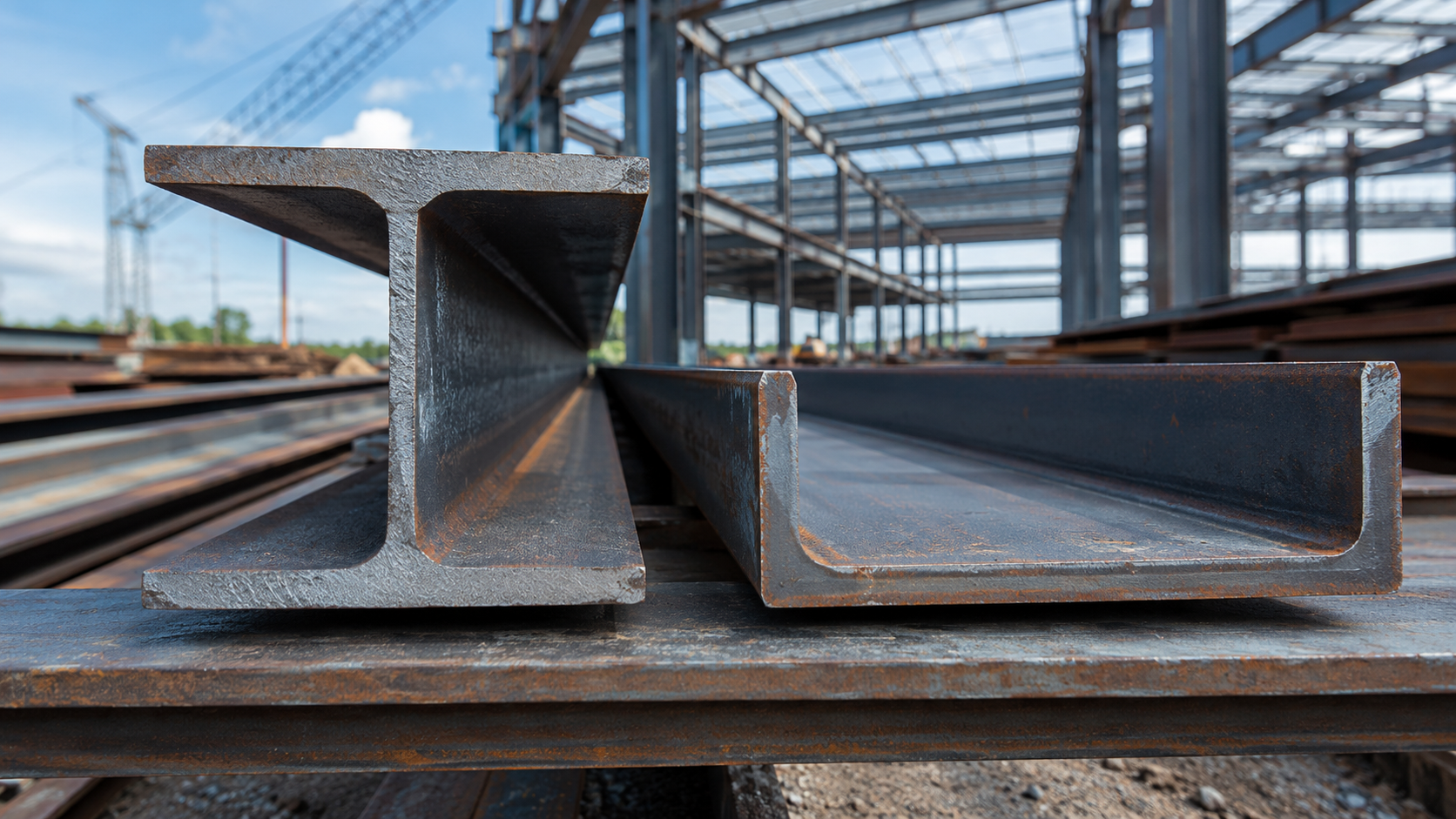

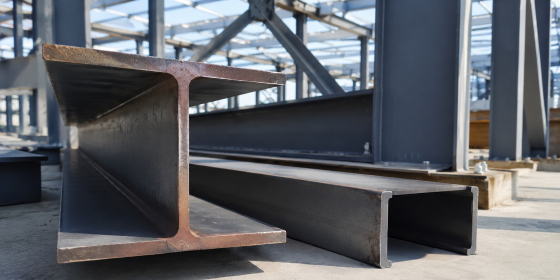

Чем отличается балка от швеллера по форме сечения?

Двутавр имеет симметричное Н-образное сечение. Две полки расположены по обе стороны стенки, поэтому металл рационально распределяется по высоте профиля. За счёт этого прокат хорошо воспринимает вертикальное усилие и стабильно работает на изгиб.

Швеллер имеет открытое П-образное сечение: его полки расположены с одной стороны стенки. Такая геометрия удобна для примыкания к плоскостям, стыковки с другими деталями и усиления отдельных участков, но по устойчивости к кручению уступает двутавру.

Разница не только в форме профиля, но и в распределении напряжений. Двутавр лучше работает там, где нужно ограничить прогиб, а швеллер удобнее для жёсткого края, опорного контура, направляющей или монтажной обвязки.

Когда лучше выбрать балку?

Балка нужна там, где элемент работает как основная опора каркаса, перекрытия или площадки. Такой прокат берут для зданий, промышленных настилов, опорных рам, подкрановых путей и других нагруженных узлов.

Двутавровое сечение даёт высокую несущую способность без чрезмерного увеличения массы металла. Это важно при значительных пролётах, когда нужно сохранить геометрию перекрытия и снизить риск деформации.

Балка обычно предпочтительнее, если:

• нужно перекрыть средний или большой пролёт;
• узел воспринимает постоянные, временные или динамические нагрузки;
• нужно уменьшить прогиб;
• требуется высокая жёсткость опорной части;
• металлопрокат служит основой каркаса, перекрытия или площадки;
• объект относится к ответственному строительному или промышленному применению.

Для наружной эксплуатации, повышенных нагрузок или сложных условий могут использоваться балки двутавровые низколегированные. Их выбирают в проектах, где стали общего назначения может быть недостаточно по прочности, устойчивости или расчётным требованиям.

Когда лучше выбрать швеллер?

Швеллер рационален там, где важны удобный монтаж, примыкание к плоскости и работа на небольших или умеренных пролётах. Он подходит для рам, перемычек, лестничных маршей, обвязки, усиления проёмов и второстепенных деталей металлокаркаса.

П-образный прокат удобно крепить к стенам, листовым материалам, закладным элементам и другим частям сборной системы. За счёт такой геометрии его часто берут в задачах, где двутавр был бы избыточным по массе, цене или сложности установки.

Швеллер оправдан, если:

• расчётная нагрузка умеренная;
• расстояние между опорами небольшое;
• металлопрокат нужен для обвязки, перемычки или усиления;
• требуется удобное примыкание к плоскости;
• деталь работает как край, рама, направляющая или опорный контур;
• узлу не нужна жёсткость уровня двутавровой балки.

При этом П-образное сечение важно правильно ориентировать. Если усилие приложено несимметрично, может возникать кручение, поэтому для нагруженных узлов необходим расчёт и надёжное раскрепление.

Как сравнить балку и швеллер по прочности, цене и применению?

Двутавр обычно прочнее при вертикальном изгибе, особенно на больших пролётах и в основных опорных участках. Швеллер чаще выигрывает по удобству монтажа, крепления и рациональности в задачах, где не нужна высокая несущая способность.

Что выбрать под конкретную задачу?

Для перекрытия, опорной рамы или промышленной площадки чаще требуется двутавр. Он даёт больший запас по жёсткости, снижает риск прогиба и лучше работает на нагруженных участках.

Для обвязки, перемычек, усиления проёмов, лестничных маршей и краевых деталей часто достаточно швеллера. Он удобен в монтаже, хорошо стыкуется с плоскостями и помогает собрать жёсткий контур без лишнего расхода металла.

• Перекрытие с большим пролётом — чаще выбирают балку, так как она лучше сопротивляется прогибу.

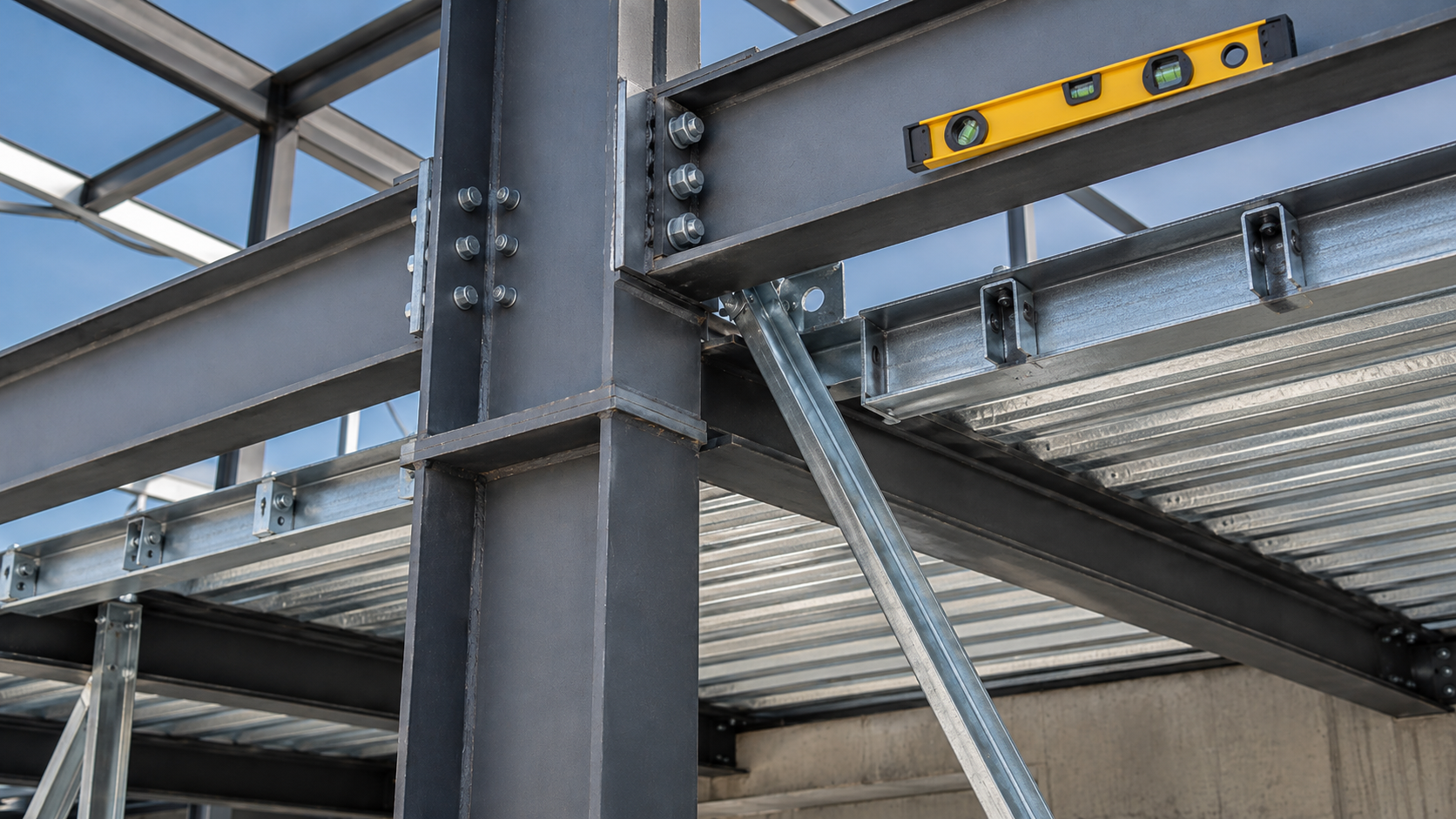

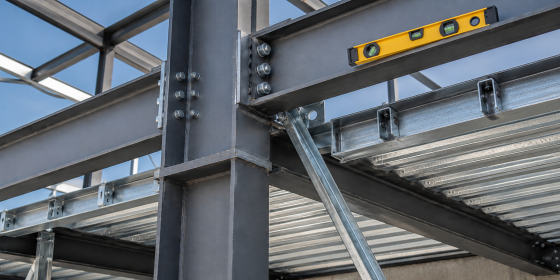

• Каркас промышленной площадки — двутавр ставят в основных опорных частях, а швеллер берут для обвязки, крепления настила и монтажных связей.
• Усиление проёма — П-образный прокат может быть рациональным вариантом, если схема опирания соответствует расчёту.
• Лестничный марш или площадка — швеллер часто служит боковой опорой для ступеней, листа или настила.
• Наружные и ответственные объекты — при повышенных нагрузках стоит рассматривать низколегированный прокат, включая низколегированные балки и швеллер низколегированный.

Можно ли заменить балку швеллером того же номера?

Заменять двутавр швеллером того же номера без расчёта нельзя. Номер обычно связан с высотой изделия, но не означает одинаковую несущую способность, жёсткость и устойчивость.

Даже при близкой высоте стенки эти виды проката работают по-разному. У двутавра металл распределён симметрично, поэтому он лучше воспринимает вертикальное усилие. У П-образного сечения открытая геометрия, из-за чего при неправильной установке возможны кручение и потеря устойчивости.

Такая замена особенно рискованна в перекрытиях, несущих каркасах, площадках, колоннах и других ответственных участках, где ошибка в подборе металлопроката влияет на безопасность объекта.

Какие ошибки встречаются при выборе металлопроката?

Проблемы часто появляются, когда изделие выбирают только по цене, высоте стенки или наличию на складе. Для ответственных узлов нужно оценивать не один параметр, а всю схему работы металлоконструкции.

Основные ошибки:

• Замена двутавра П-образным прокатом без расчёта. Похожие размеры не означают одинаковую прочность.
• Выбор только по высоте стенки. На несущую способность влияют также форма сечения, толщина стенки, полки, марка стали и момент инерции.
• Игнорирование кручения швеллера. Открытое сечение требует правильной установки и фиксации.
• Недооценка прогиба. Даже если изделие выдерживает нагрузку по прочности, избыточная деформация может нарушить геометрию перекрытия, настила или каркаса.
• Избыточный запас по металлу. Слишком тяжёлый двутавр увеличивает массу объекта, давление на опоры, стоимость доставки и сложность монтажа.
• Неправильный выбор стали. Для наружных, промышленных и нагруженных объектов может потребоваться низколегированная марка.

Что учитывать перед покупкой?

Перед заказом нужно определить функцию металлопроката: опорную, усиливающую, монтажную или вспомогательную. Один и тот же тип изделия может работать по-разному при разной длине пролёта, схеме опирания, способе крепления и направлении усилия.

Перед покупкой проверьте:

• назначение изделия: перекрытие, рама, перемычка, обвязка, усиление или опора;
• длину пролёта и расстояние между точками опоры;
• тип нагрузки: постоянная, временная, сосредоточенная, распределённая или динамическая;
• допустимый прогиб;
• требования к жёсткости и устойчивости;
• марку стали;
• высоту сечения, толщину стенки и полок;
• общую массу металлоконструкции;
• условия эксплуатации: внутри здания, на улице, во влажной среде или на промышленном объекте;
• необходимость резки, сварки, сверления, окраски или другой обработки;
• стоимость проката, монтажа, крепежа и доставки.

Балка или швеллер: что надёжнее?

Для основных несущих участков надёжнее двутавровая балка, особенно если нужно перекрыть большой пролёт и обеспечить высокую жёсткость. Для усиления, крепления, обвязки и вспомогательных деталей рациональнее использовать швеллер.

Правильно выбранный металлопрокат снижает риск деформаций, помогает избежать лишней массы и даёт надёжный результат без неоправданного увеличения стоимости проекта.
